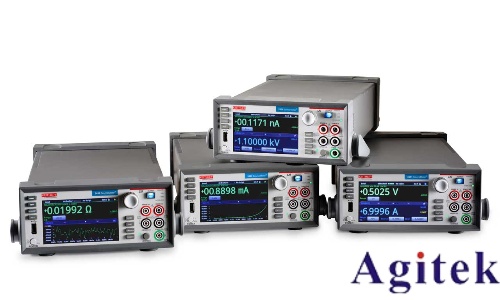

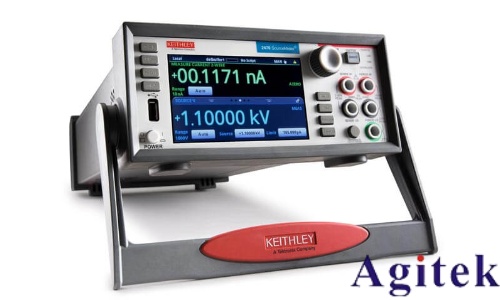

吉時利2400數字源表作為精密的電流測量?jī)x器，在微電子、半導體測試及材料研究等領域具有廣泛應用。其高精度、低噪聲特性使其成為測量pA級低微電流的理想工具。本文將介紹使用2400源表進行低微電流測量的關鍵步驟及注意事項。

一、測量前的準備與參數設置

1. 選擇合適的電流范圍

根據預估電流值設置量程，2400源表支持從±10pA至±1A的寬范圍測量。對于低微電流（如nA-pA級），需選擇對應的最小量程以提高分辨率。

啟用“自動量程”模式可避免手動切換量程的誤差，但需注意測量穩定性。

2. 配置觸發與采樣參數

設置觸發方式為“外部觸發”或“自動觸發”，確保在信號穩定時采集數據。

降低采樣率至適當值（如100Hz以下），減少噪聲干擾，提升測量精度。

3. 開啟接觸檢查功能

2400源表具備高速接觸檢測功能（350μs內完成驗證），可識別測試線接觸不良或開路，避免因接線問題導致數據錯誤。

二、連接與測量步驟

1. 電路連接

采用四線制接線法（Kelvin連接）消除導線電阻影響。將待測器件（DUT）的正負極分別連接至源表的“High Sense”和“Low Sense”端，而非直接連接輸出端。

使用屏蔽測試線并接地，減少電磁干擾。

2. 設置保護參數

為防止DUT或儀器過載，需設置“電流箝位值”（Compliance）。例如，測量時設定高于預期電流值的箝位值，若電流超過設定值則儀器自動限制輸出，保護設備安全。

3. 啟動測量

選擇“電流測量”模式，啟動源表輸出。觀察實時數據，確認電流值穩定后記錄結果。

如需連續測量，可使用“掃描”功能記錄多組數據，分析平均值或波動情況。

三、優化與注意事項

1. 環境控制

避免在強磁場、高溫或潮濕環境中操作，建議使用恒溫實驗室或加裝屏蔽箱。

關閉無關電子設備，減少電磁干擾。

2. 降低噪聲干擾

使用低噪聲測試線，縮短連接線長度。

在軟件中啟用“數字濾波”功能，平滑數據曲線。

3. 數據處理

通過多次測量取平均值，計算標準差以評估數據重復性。

利用源表的“比較器”功能進行Pass/Fail判斷，簡化測試流程。

四、典型應用案例

二極管漏電流測試：設置反向偏置電壓，通過2400源表監測pA級漏電流，評估器件性能。

傳感器信號采集：連接低功耗傳感器，測量其微弱電流輸出，分析靈敏度與噪聲比。

通過合理配置參數、優化電路連接及控制環境，吉時利2400源表可實現精準的低微電流測量，為科研與工業測試提供可靠數據支持。操作人員需嚴格遵循規范流程，并結合實際需求調整設置，方能充分發揮儀器性能。
