太陽能光伏產業的快速發展對太陽能電池板的性能評估提出了更高的要求。精確測量太陽能電池板的輸出特性，包括電壓、電流、功率以及各種諧波成分，對于評估電池板的效率、穩定性和可靠性至關重要。而示波器作為一種高精度、多功能的測試儀器，在太陽能電池板信號的測量中扮演著關鍵角色。泰克MDO3022混合域示波器，憑借其高帶寬、高采樣率和豐富的測量功能，成為理想的測試選擇。本文將詳細闡述泰克MDO3022示波器在太陽能電池板信號測量中的應用，并提供具體的測試方法和數據分析策略。

　　泰克MDO3022示波器的特點及優勢

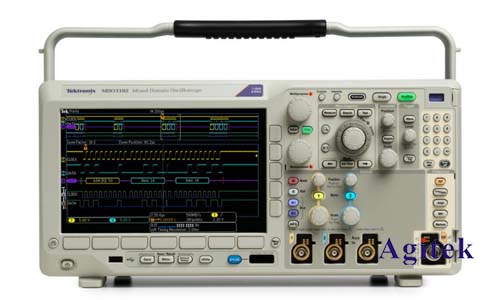

　　泰克MDO3022是一款混合域示波器，它集成了示波器、頻譜分析儀、協議分析儀等多種功能于一體。其主要特點包括：

　　高帶寬:更高的帶寬允許精確捕獲太陽能電池板輸出信號中的快速變化，例如尖峰和噪聲。

　　高采樣率:高采樣率確保對信號細節的精確捕捉，從而提高測量精度。

　　多通道:多通道功能允許同時測量多個信號，例如電壓和電流，便于分析它們之間的關系。

　　豐富的測量功能:提供多種自動測量功能，例如電壓、電流、頻率、功率、諧波分析等，簡化了測量過程并提高了效率。

　　波形數學運算:支持各種波形數學運算，例如加減乘除、積分、微分等，方便對測量數據進行更深入的分析。

　　協議分析功能:對于某些類型的太陽能電池板，可以利用其協議分析功能進行更復雜的測試。

　　太陽能電池板信號測量方法

　　使用泰克MDO3022示波器測量太陽能電池板信號，需要以下步驟：

　　實驗準備:準備好太陽能電池板、光源(例如太陽模擬器)、負載(例如可變電阻器)、測試線纜以及泰克MDO3022示波器。確保所有連接牢固可靠，避免干擾。

　　連接電路:將太陽能電池板的正負極分別連接到示波器的通道1和通道2。負載連接到電池板的輸出端。

　　設置參數:根據太陽能電池板的特性，選擇合適的電壓范圍、時間刻度和觸發方式。對于高頻噪聲分析，需要調整帶寬和采樣率。

　　數據采集:開啟光源，模擬太陽光照射條件。利用示波器采集電壓和電流信號。

　　IV曲線繪制:通過采集不同負載下的電壓和電流數據，繪制太陽能電池板的IV曲線，以此評估其開路電壓(Voc)、短路電流(Isc)、最大功率點電壓(Vmp)、最大功率點電流(Imp)以及最大功率(Pmax)。

　　功率損耗分析:通過分析IV曲線和示波器顯示的波形，可以評估太陽能電池板的功率損耗，例如串聯電阻和并聯電阻的損耗。

　　諧波分析:利用示波器的FFT功能，可以分析太陽能電池板輸出信號中的諧波成分，評估其對電網的影響。

　　數據分析與結果解讀

　　通過對示波器采集的數據進行分析，可以獲得太陽能電池板的各種性能參數，例如：

　　效率:η=Pmax/(光照強度×電池板面積)

　　填充因子:FF=(Vmp×Imp)/(Voc×Isc)

　　串聯電阻:Rs

　　并聯電阻:Rp

　　這些參數可以用來評估太陽能電池板的性能，并與標準值進行比較，從而判斷其質量和可靠性。

　　常見問題與解決方法

　　在使用泰克MDO3022示波器進行太陽能電池板信號測量過程中，可能會遇到一些常見問題，例如：

　　噪聲干擾:可以使用濾波器或者改進接地方式來減少噪聲干擾。

　　信號衰減:選擇合適的測試線纜和連接器，并確保連接牢固。

　　觸發問題:選擇合適的觸發方式和觸發電平，確保準確采集信號。

　　泰克MDO3022示波器憑借其強大的功能和高精度，是進行太陽能電池板信號測量的理想工具。通過合理選擇測試方法和數據分析策略，可以有效地評估太陽能電池板的性能參數，為光伏系統的優化和改進提供可靠的數據支持，如果您有更多疑問或需求可以關注西安安泰測試哦！非常榮幸為您排憂解難。
