在許多高精度測量應用中，利用外部10MHz時基信號對安捷倫示波器進行同步和觸發至關重要。相比于內部時基，外部時基可以提供更高的精度、更低的抖動以及更穩定的時間基準，從而提升測量結果的可靠性。然而，不同型號的安捷倫示波器在外部時基輸入設置方面存在差異，下文將詳細介紹如何正確配置外部10MHz時基輸入，并解決一些常見問題。

　　一、外部10MHz時基輸入接口及連接

　　安捷倫示波器通常配備一個專用的外部時基輸入接口，通常標記為“EXT CLK”或類似的標識。該接口通常為BNC接口，需要使用同軸電纜連接外部10MHz時基信號源。連接時需要注意以下幾點：

　　信號質量:外部10MHz信號源應具有良好的信號質量，包括低抖動、低噪聲和足夠的幅度。信號質量直接影響測量精度。

　　阻抗匹配:為確保**信號傳輸，應使用具有50Ω阻抗的同軸電纜和連接器。

　　接地:良好的接地連接對于減少噪聲干擾至關重要。確保示波器和信號源都具有良好的接地連接。

　　二、不同安捷倫示波器型號的設置步驟

　　由于安捷倫示波器型號眾多，其菜單結構和操作方式略有差異。以下步驟僅供參考，具體操作請參考您所使用示波器的用戶手冊。

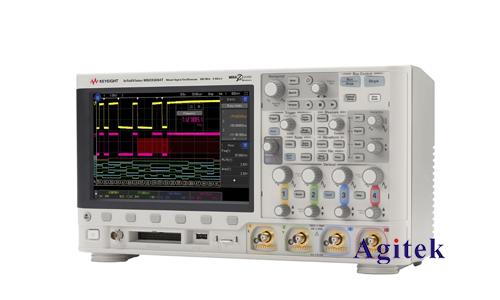

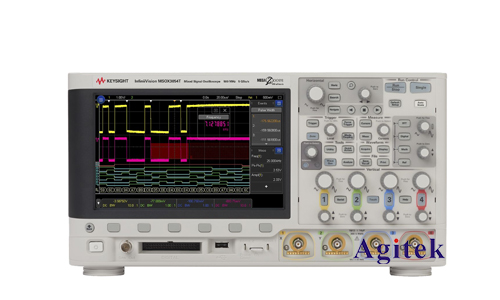

　　3.1基于菜單的操作（以InfiniiVision系列為例）

　　1.進入設置菜單:通常通過按鍵組合或觸摸屏操作進入示波器的設置菜單。

　　2.選擇時基設置:找到與“時基”、“觸發”或“Clock”相關的菜單選項。

　　3.選擇外部時基:選擇“External Clock”或類似選項，指示示波器使用外部時基信號。

　　4.設置時基頻率:某些型號允許用戶手動設置外部時基頻率，以確保與外部信號源的精確匹配。

　　5.觸發源設置:通常需要將觸發源設置為“External”或與外部時基同步的通道。

　　6.確認設置:保存并確認設置，完成外部時基配置。

　　3.2前面板操作（部分老款型號）

　　一些老款安捷倫示波器可能需要通過前面板上的開關或旋鈕進行外部時基設置。具體操作請參考對應型號的用戶手冊。

　　三、常見問題及排查

　　無外部時基信號:檢查連接線是否連接正確，信號源是否正常工作，信號幅度是否足夠。

　　時基不穩定:檢查外部信號源的質量，確保其抖動和噪聲足夠低。也可能需要調整示波器的觸發設置。

　　測量結果不準確:檢查外部時基信號的頻率和相位，確保其與測量要求相符。也需要考慮信號傳輸過程中的衰減和失真。

　　四、高級應用

　　相位測量:使用外部時基可以進行精確的相位測量，尤其是在多通道測量中。

　　多臺示波器同步:通過使用同一個外部時基信號源，可以同步多臺安捷倫示波器，進行更復雜的測量和分析。

　　高速信號采集:在高速信號采集應用中，外部時基可以提供更穩定的采樣時鐘，提升采樣精度。

　　正確設置安捷倫示波器的外部10MHz時基輸入對于許多高精度測量應用至關重要。本文詳細介紹了設置步驟、常見問題及排查方法，以及一些高級應用技巧，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
