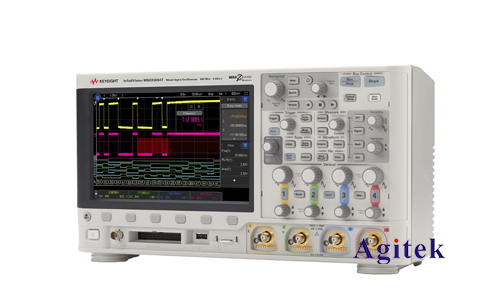

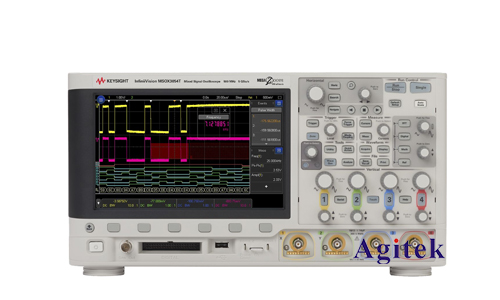

電感是電路中常見的電子元件，用于儲存能量并抵抗電流的變化。測量電感的值對于電路設計和故障排除至關重要。安捷倫示波器是一種功能強大的測試儀器，可以用于準確測量電感的各種特性。本文將詳細介紹如何使用安捷倫示波器測量電感，并提供一些實用技巧和注意事項。

　　測量原理

　　電感的基本特性可以用以下公式描述：

　　V=LdI/dt

　　其中：

　　V是電感兩端的電壓

　　L是電感值

　　dI/dt是電流的變化率

　　因此，可以通過測量電感兩端的電壓和電流變化率來計算電感值。

　　使用安捷倫示波器測量電感

　　連接電路:將被測電感連接到安捷倫示波器的測試探頭上，并建立一個測試電路。

　　設置信號源:使用一個信號發生器生成一個已知頻率和幅度的正弦波信號，并將其施加到電感上。

　　設置示波器:設置示波器通道來測量電感兩端的電壓和流過電感的電流。

　　測量電壓和電流:使用示波器測量電感兩端的電壓和流過電感的電流的峰值或有效值。

　　計算電感值:利用公式L=V/(dI/dt)計算電感值。

　　注意事項

　　頻率的影響:電感的阻抗隨著頻率的變化而變化。因此，在測量電感值時，需要注意測試信號的頻率，并確保它在電感的預期工作頻率范圍內。

　　寄生參數的影響:電感往往會伴隨寄生電容和電阻。這些寄生參數會影響電感值的測量結果。在進行測量時，需要考慮這些寄生參數的影響并進行相應的校正。

　　測量誤差:電感測量過程中會存在一些誤差，例如示波器本身的精度誤差、探頭的誤差以及電路中其他元件的影響。因此，需要選擇合適的測量方法和儀器，并盡量減少誤差。

　　測量方法

　　除了上述基本方法外，還可以使用一些更高級的測量方法，例如：

　　LCR測量儀:使用LCR測量儀可以更準確地測量電感值，并可以同時測量電容和電阻等參數。

　　阻抗分析儀:阻抗分析儀可以測量電感的阻抗隨頻率的變化曲線，從而可以更全面地了解電感的特性。

　　網絡分析儀:網絡分析儀可以測量電感的傳輸特性，例如S參數，從而可以了解電感的頻率響應和相位特性。

　　其他應用

　　除了測量電感值，安捷倫示波器還可以用于測量其他與電感相關的參數，例如：

　　電感損耗:測量電感的損耗因子可以了解電感的能量損失情況。

　　電感諧振頻率:測量電感的諧振頻率可以確定電感的**工作頻率。

　　電感溫度特性:測量電感的溫度特性可以了解電感在不同溫度下的性能變化。

　　安捷倫示波器是一種功能強大的測試儀器，可以用于準確測量電感的值以及其他相關參數。通過合理使用安捷倫示波器，我們可以更深入地了解電感特性并進行更精確的電路設計和故障排除，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
