使用實時掃描測量加速電磁干擾測試

　　隨著下一代5G移動網絡、自動駕駛汽車和物聯網(IoT)的形成，工程師們正在競相設計更多的無線設備以滿足不斷增長的市場需求。同時，由于有大量設備以無線方式連接到網絡，電磁環境的密度和復雜性也在增加。因?yàn)闊o(wú)線設備需要依據數量也在不斷增加的合規性標準進行認證測試，這些對電磁兼容性(EMC)測試提出了挑戰

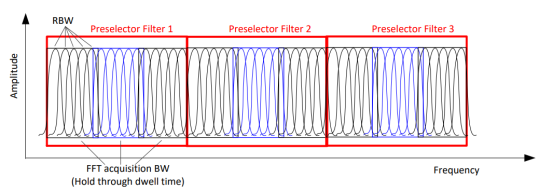

　　EMI接收機在射頻(RF)部分具有多個預選濾波器，以濾除任何未出現在屏幕上的信號。在測量脈沖信號時，這些濾波器對于防止過載情況至關重要。近年來，時域掃描（TDS）變得越來越流行，在許多情況下取代了傳統的步進掃描分析。時域掃描涉及在不同預選濾波器上工作的多個FFT采集。但是，在預選器濾波器上切換進行FFT采集需要一定的硬件穩定時間。因此，這些信號采集之間存在時間間隙

　　RTSC測量克服了現代EMI測量的不足。借助在單個FFT采集帶寬內連續處理所有樣本的能力，采用EMI檢波器，可以進行無間隙或不丟失信號行為的信號分析。無需對每個轉臺角度位置單獨進行掃描，EMI測量可以在轉臺連續旋轉的同時實時掃描測試。如果您需要超過350 MHz的頻率跨度，可以重復測量幾次。例如，對于30 MHz到1 GHz的測量，您可以使用350 MHz帶寬重復測量3次。此外，您可以記錄最近12,000個時間片段的頻譜數據，用于測量后的分析。當您擁有這些數據時，查找問題的根源要容易得多。

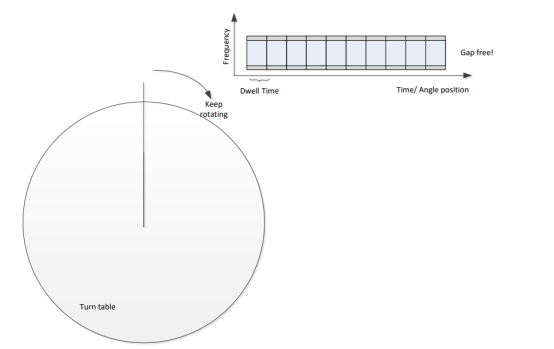

   具有實時掃描的 EMI 測量設置
