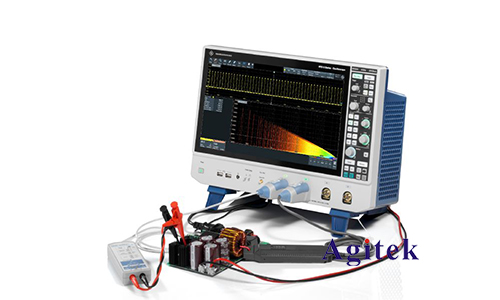

在日常電子測量和測試工作中，示波器是不可或缺的工具之一。然而，即使是高端品牌如羅德與施瓦茨的示波器，有時也會遇到波形失真的問題。波形失真不僅影響測量的精確性，還可能導致錯誤的分析和決策。本文將詳細探討示波器波形失真的原因及其解決方法，并提供一些實用的建議，幫助您最大限度地發揮羅德與施瓦茨示波器的性能。

　　波形失真的常見原因

　　1.探頭及其接地問題：探頭的選擇和使用不當是導致波形失真的主要原因之一。探頭的衰減比、帶寬、接地方式等都會影響測量結果。如果探頭帶寬不足，無法捕捉高頻成分，波形自然會失真。此外，接地不良或接地線過長也會引入噪聲和不必要的電感。

　　2.示波器帶寬限制：示波器的帶寬決定了其能夠準確捕捉的信號頻率范圍。如果輸入信號的頻率超過示波器的帶寬，波形將會被削波，導致失真。通常建議選擇帶寬至少是被測信號最高頻率的五倍的示波器。

　　3.采樣率不足：采樣率決定了示波器捕捉信號的精細程度。采樣率過低會導致“混疊效應”，使高頻信號表現為低頻信號，嚴重影響波形的真實度。一般建議采樣率至少為信號最高頻率的十倍。

　　4.測量設置不當：示波器的時間基準、垂直靈敏度、觸發方式等設置如果不恰當，也會導致波形顯示失真。例如，時間基準設置過大或過小都會影響波形的細節顯示。

　　5.輸入阻抗和負載效應：示波器和探頭的輸入阻抗可能與被測電路的特性不匹配，導致信號源加載效應，進而引起波形失真。高阻抗探頭適合高阻抗電路，低阻抗探頭則適合低阻抗電路。

　　解決波形失真的方法

　　1.選擇合適的探頭：根據被測信號的頻率和特性，選擇合適的探頭。確保探頭帶寬和示波器帶寬匹配，并盡量選擇高帶寬的探頭。同時，注意探頭的接地方法，盡量使用短接地線，避免引入過多的寄生電感。

　　2.匹配帶寬和采樣率：選擇帶寬合適的示波器，并確保采樣率足夠高。一般來說，帶寬應為被測信號頻率的五倍，采樣率應為信號最高頻率的十倍。羅德與施瓦茨的高端示波器通常具有較高的帶寬和采樣率，能夠滿足大部分測量需求。

　　3.優化測量設置：合理設置示波器的各項參數，包括時間基準、垂直靈敏度、觸發方式等。時間基準設置應根據信號周期合理調整，以確保波形顯示的細節清晰。垂直靈敏度應與信號幅度匹配，避免信號過大或過小導致失真。

　　4.檢查輸入阻抗：確保示波器和探頭的輸入阻抗與被測電路匹配，避免信號源加載效應。對于高阻抗電路，選擇高阻抗探頭；對于低阻抗電路，選擇低阻抗探頭。必要時，可以使用緩沖放大器來隔離信號源和示波器。

　　5.定期校準和維護：定期對示波器進行校準和維護，確保其各項性能指標符合出廠標準。羅德與施瓦茨提供專業的校準服務，可以確保示波器長期穩定運行。

　　實用建議

　　-使用差分探頭：對于共模干擾較多的測量場合，使用差分探頭可以有效抑制干擾，提高測量精度。

　　-利用數學功能：現代示波器通常具備強大的數學運算功能，可以通過信號平均、濾波等手段，進一步減少噪聲和失真。

　　-結合其他測試工具：在復雜測量任務中，結合頻譜分析儀、信號發生器等其他測試工具，可以更全面地分析信號特性，找出問題根源。

　　羅德與施瓦茨示波器作為高精度測量?jī)x器，其性能和質量在業內享有盛譽。然而，任何測量設備在實際使用中都可能遇到波形失真的問題。通過合理選擇探頭、匹配帶寬和采樣率、優化測量設置、檢查輸入阻抗，并定期校準和維護，可以有效解決波形失真問題，確保測量結果的準確性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
