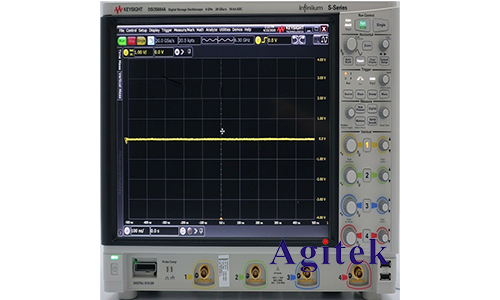

一、示波器型號：是德-DSOS054A。

　　二、故障原因:啟動PLL2報錯，示波器無法操作。。

　　三、故障檢測：儀器供電正常，也可進入系統。此錯誤是收集板鎖相電路故障。拆卸檢測確認收集板部分鎖相電路故障，更換壞件。

　　四、解決故障：采集板部分鎖相電路更換，報錯消失，基線正常，檢測儀器。

　　因此，示波器的日常安全操作和維護是必不可少的。以下是安泰測試小編整理的一系列示波器操作注意事項。讓我們一起學習

　　1、殼體必須接地

　　為了安全起見，示波器的外殼必須接地。通電前，檢查電源線是否磨損、斷裂、暴露，避免觸電事故：檢查電源電壓是否與儀器工作電壓一致。

　　2、注意使用環境

　　避免在陽光直射或明亮的環境中使用示波器。在強光下使用示波器時，使用遮光罩，注意不要長時間停留在光點上，以免損壞熒光屏。由于外部磁場的影響，測量的波形會受到重影和聲波的干擾，甚至?xí)癸@示的波形失真，因此也應避免在強磁場中使用示波器（例如，周圍放置大功率變壓器會產生強磁場）。

　　3、測試前的估算

　　測試前，應首先估計被測信號的范圍。如果不清楚，可以將示波器的V/DIV選擇開關放在最大檔，避免因電壓過高而損壞示波器。

　　4、注意擴展檔位和旋鈕的位置：

　　大多數示波器都配備了擴展齒輪和旋鈕，在定量測量時必須檢查這些旋鈕的狀態，否則會導致讀數錯誤。

　　5、直流輸入方式：

　　使用示波器直流輸入時，應先將示波器輸入接地，確定示波器零基線，以便于測量被測信號的直流電壓。

　　6、高壓測量應注意安全：

　　使用示波器測試高壓電路時，應特別注意安全。站在絕緣物上，單手操作，不接觸設備和其他接地物體，更不用說接觸高壓試驗點了。在測試前切斷高壓測試電路的電源。

　　7、垂直方式的選擇：

　　同時觀察兩個波形時，垂直方法(VERTICAR MODE)按下中間的ALT按鈕，即兩個通道交替顯示波形。安泰測試中心小邊提醒，如果只觀察波形，按下CH1或CH2，但不要選擇ALT交替，以避免相互干擾。

　　8、范圍控制：

　　通過調整電壓衰減，熒光屏顯示波形幅度(VOLTS/DIV)系數必須控制在8格以內。如果超過8格，則無法觀察，不利于示波器的正常工作。

　　9、可作為高內阻電壓表使用示波器：

　　由于被測電路中有一些高內阻電路，如果用普通萬用表測量電壓，由于萬用表內阻低，測量結果不準確，也可能影響被測電路的正常運行；而示波器的輸入阻抗遠高于萬用表，測量結果不僅更準確，而且不會影響被測電路的正常運行。

　　10、注意被測信號的范圍：

　　測量的信號電壓不得超過示波器規定的最大輸入電壓(峰值)，以免損壞示波器。

　　11、注意日常維護：

       以上就是是德示波器DSOS054A控制板組件損壞原因解析和示波器日常維護的相關介紹，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
