HIOKI日置阻抗分析儀IM3570交流阻抗多通道測試方案
為了解決客戶在測試中遇到的問題，針對客戶的需求，專門研發配套的測試系統，有效解決客戶測試中的疑難雜癥。
下面為大家介紹3套新推出的多通道測試方案。
1、交流阻抗測試系統

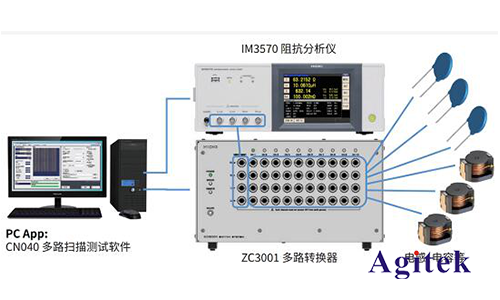

基于阻抗分析儀IM3570與多路轉換器ZC3001組合的10ch；
【客戶訴求】被測物體積小，且只能逐個對被測物進行測試，手動更換被測物既麻煩又效率低。
【解決方案】使用多路掃描測試軟件CN040，可以實現一次性多通道測試，支持最多10ch的測量。

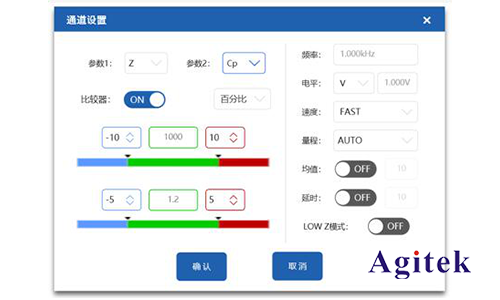

對各個被測物可進行分別設置
主要用于：電子零部件、電感、電容、共模濾波器等?？纱钶d半導體繼電器。高速又耐用。
可支持頻率：最大2 MHz
切換時間：0.5ms
2、絕緣特性測試系統

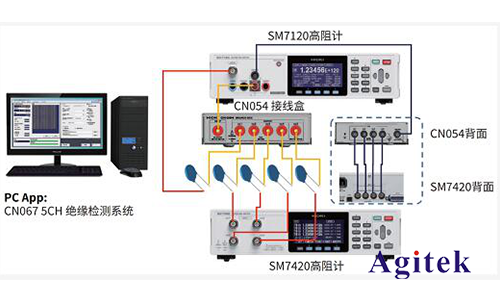

基于高阻計SM7120與高阻計SM7420組合的5ch；
【客戶訴求】想輸出電壓，但不想配備外部電源，而且希望能多通道測量、提高效率。

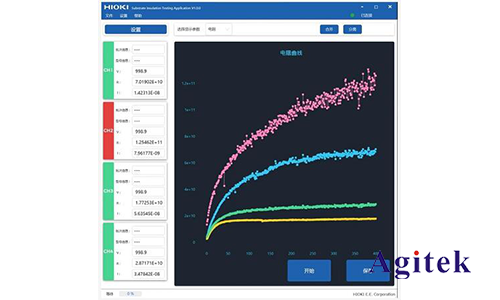

【解決方案】使用5通道絕緣檢測系統CN067，無需編程即可進行多通道測試，無需外部電源即可進行最大2000V的絕緣測試。同時軟件可實時顯示判定結果與趨勢曲線，方便用戶觀測。
絕緣電阻測試
主要用于：硅晶圓、電子零部件、電感、電容、各類絕緣材料，5ch同時測量。
測量電壓：最大2000V
測量范圍：最大2×1019
3、LiB測試系統
基于BT3562A與SW1001組合的132ch；
【客戶訴求】測量電池電芯的開路電壓(OCV)、內部電阻(AC-IR)時，如何快速追溯哪個制作工序出現了問題?如何規避產品出貨時的人為錯誤?如何快速找尋到電芯參數?
【解決方案】賦予電芯本體條形碼，使用多路掃描測試軟件CN015，以數據文件形式保存，規避人為輸入存在的失誤，構建全數字化模式。通過電芯上的條形碼查詢到對應的數據文件中記錄的電芯參數，即可追溯到問題工序。
鋰電池、全固體電池測試
使用SW1001(或SW1002)實現多通道測試?？梢酝ㄟ^條形碼對對應電芯進行補償，測試結果與補償值可分別保存為數據庫文件，方便調用、查詢及管理。
以上就是HIOKI日置阻抗分析儀IM3570交流阻抗多通道測試方案的相關介紹，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
