紅外熱成像儀在電力鐵塔檢測的應用
紅外熱像儀是一種非接觸式無損檢測工具，已成為在線檢測計劃中必不可少的預防性維護工具。設備故障前會逐漸變熱，這意味著配電線路的定期紅外熱像檢測將有助于充分了解潛在問題。套管故障等隱患可以通過定期檢測提前發現。但微姆檢測或功率因數測量等一般檢測方法耗時耗力，需要離線檢測，近距離檢查，危及人身安全！因此，電力公司需要更簡單高效的非接觸式檢測工具！

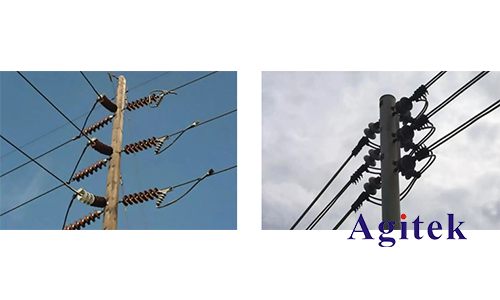

在電力設備的檢查過程中，有許多肉眼看不見的隱藏危機，一點粗心可能會造成重大事故。例如，由于墊圈泄漏、裂紋或密封不良，電力變壓器高壓套管故障；電力設備絕緣子或線路連接器故障、接觸不良或缺陷、連接器氧化等，容易泄漏，最終造成重大災難。
電力設備的故障有很多種，但大多數都伴隨著發熱。從紅外診斷的角度來看，通常分為外部故障和內部故障。眾所周知，在電力系統運行過程中，由于電流效應，載流導體會產生電阻損耗，整個電能輸送電路上有大量的連接器、接頭或接觸器。理想情況下，如果輸電電路中的各種連接器、接頭或接觸器的接觸電阻低于相連導體的電阻，則連接器的損耗和加熱不會高于相鄰載流導體的加熱。然而，一旦某些連接器由于連接不良而增加接觸電阻，接觸電阻就會增加，導致局部過熱。這通常是外部故障。
以下電力設備狀態檢測和故障診斷可采用紅外成像技術進行：
內外中心故障診斷高壓電氣設備運行狀態檢測：·各種導電接頭、線夾、接線樁頭氧化腐蝕、連接不良缺陷；
各種高壓開關中心觸點接觸不良缺陷；
隔離刀閘刀口與觸片、旋轉帽與球頭結合不良缺陷；
各類CT內外中心連接不良缺陷，本體和油絕緣不良缺陷，內中心鐵芯，線圈異常不良過熱缺陷；
各類PT絕緣絕緣缺陷、缺油、內芯、線圈異常過熱缺陷；
各種電容器過熱，耦合電容器油絕緣不良，缺油(低油位)缺陷；
各種避雷器中心受潮缺陷，中心元件老化或非線性特性異變?nèi)毕荩?/p>
各種絕緣瓷瓶表面污穢缺陷，零值絕緣子檢測，劣化瓷瓶檢測；
發電機運行狀態檢測、電刷與集電環接觸狀態檢測、內中心過熱檢測；

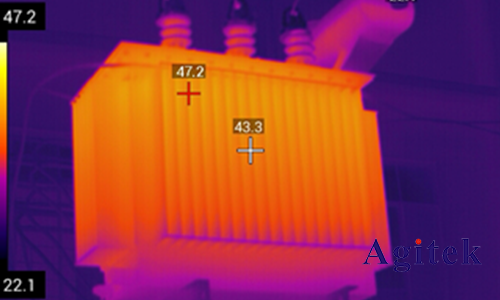

電力變壓器箱體異常過熱、渦流過熱、高、低壓套管上下兩端連接不良、充油套管缺油(低油位)缺陷；
各種電機軸瓦接觸不良，外中心異常過熱。
以上就是紅外熱成像儀在電力鐵塔檢測的應用的相關介紹，如果您有更多疑問或需求可以關注安泰測試Agitek哦！非常榮幸為您排憂解難
