蔡司工業CT讓ZKW照明及時發現缺陷

來源：三本測量瀏覽：- 發布日期：2022-09-02 19:15:21【大中小】

ZKW集團總部位于奧地利，是創新型優質照明系統和電子裝置方面的專家。汽車照明系統領域的高科技企業，除中國、墨西哥和美國外，在整個歐洲市場均有銷售網絡。ZKW產品被用于括奧迪、寶馬、保時捷以及戴姆勒在內的許多歐洲主要高端汽車品牌。集團以自己的箴言“思維之光，創造照明之光”開展研發和生產工作。憑借睿智頭腦和先進的制造技術，為國際汽車制造商提供復雜的優質照明裝置與電子模塊。作為系統供應商，ZKW是全球的汽車行業領先的戰略合作伙伴之一。

ZKW集團總部

多方面洞悉，現代前照燈的質量保證
ZKW照明系統為汽車行業開發及制造創新、高質量的照明系統。但新材料、復雜設計和嚴格的公差使得傳統測量越來越局限。ZEISS蔡司工業CT METROTOM 計算機斷層掃描系統為ZKW提供了全新的可能。結合CT評定軟件 GOM Volume Inspect Pro，實現無損測量及檢測，快速提供全面的結果。從而節省開發時間，確保穩定的生產流程。

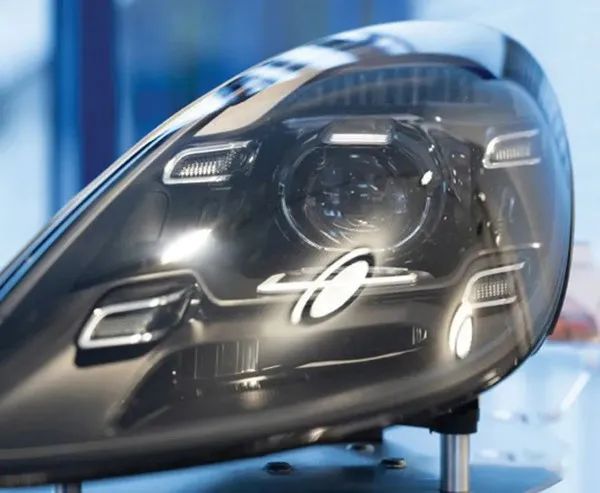

由300個零件和各種鏡頭組成的現代前照燈

前照燈與尾燈滿足兩大功能。一方面，它們是駕駛員和其他道路使用者的光源及信號源。另一方面，它們是車輛視覺外觀的決定性部分。隨著功能性和美觀的需求提升，部件的復雜性也大大增加。一個前照燈從過去由100個零件組成到如今300個甚至更多，鏡頭也從一個到多個，用于光的高精度HD投射，必需精準定位。

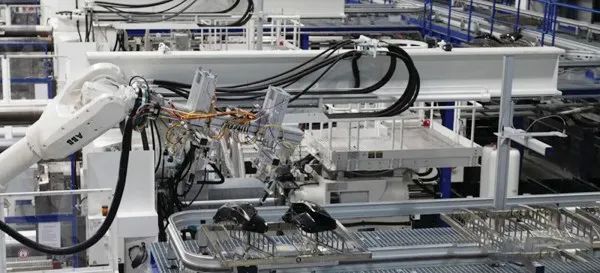

有些缺陷只能在零件組裝后才能獲取

此外，硅等新型光學材料對生產和質量保證提出了新的要求，測量公差變得越來越嚴格。ZKW的高清鏡頭精度達到毫米的千分之一。ZKW照明測試系統開發經理Bernhard Voglauer說。“為了達到理想的照明效果，必須有正確的距離及光軸，并避免任何傾斜和轉動。”照明模塊變得過于復雜，且硅等新材料難以通過坐標測量系統或光學掃描儀采集數據，使得ZKW在質量保證方面需要尋求一個新方案。

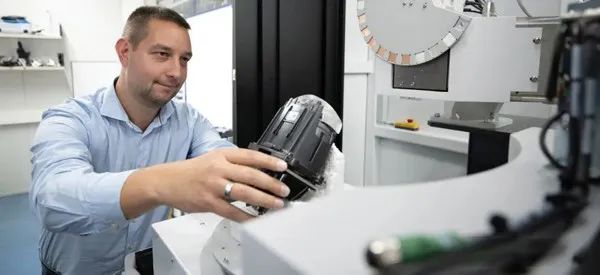

ZEISS METROTOM 揭露隱匿的缺陷

ZKW必須在組裝后檢查部件，否則甚至無法識別某些異常來源。在驗證過程中，ZKW會特別注意光學元件的安裝方式，以避免日后的潛在損壞。例如，曾經發生過由發光二極管引起的一些熱應力，導致鏡頭座及鏡頭磨損。“如果我們僅在拆卸狀態下檢查單個組件，永遠無法確定這—點，”Voglauer 強調說。但這些洞察至關重要，因為它們使得 ZKW照明系統能夠確保穩定的生產流程并提供客戶所期望的優質品質。

揭露隱匿的缺陷

ZEISS METROTOM 是一種用于測量和檢驗塑料或輕金屬部件的工業計算機斷層掃描測量系統。而在利用傳統測量機測量時，此類隱藏性的結構信息只有將零件通過費時的層層破壞方能獲得。利用蔡司的工業計算機斷層掃描系統，僅需一次 X 射線掃描，即可順利完成工件的測量和檢驗。標準的驗收檢測、精密工程和完善的校準程序可確保系統的追蹤性。配備線性導軌及轉臺，滿足客戶對精確性的高要求。

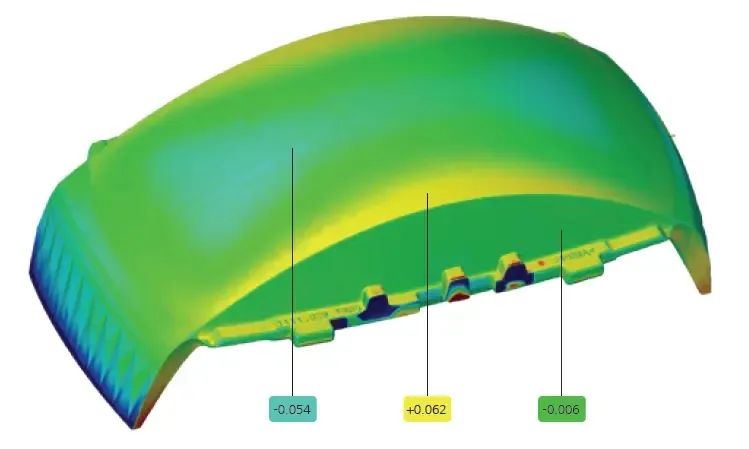

出色的軟硬件協作提供更精準、直觀的測量結果
GOM Volume Inspect Pro是一款面向蔡司工業CT用戶的體積數據測量和檢測軟件，可動態揭示零件內部結構，支持批量掃描體積分離，體積細節視圖，缺陷分析和視頻展示結果，性能與技術全方面提升！通過體積細節視圖，可以同時從不同角度顯示體積截面。這一功能提供了觀察體積的最佳方向，有助于組件的細節分析。軟件支持用戶自定義透明度和顏色。使用獨立的色塊，可以清晰、結構化地在體積中展現零件特征和材料密度。
