Calypso應用之鍵槽位置度的擬合評定

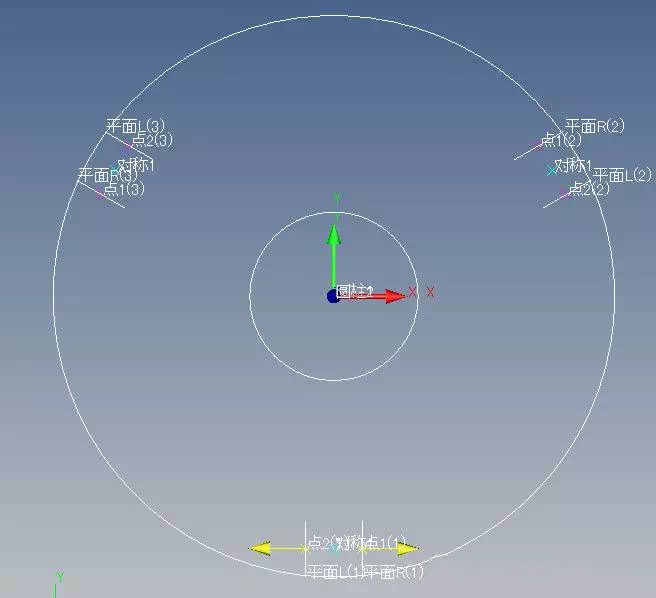

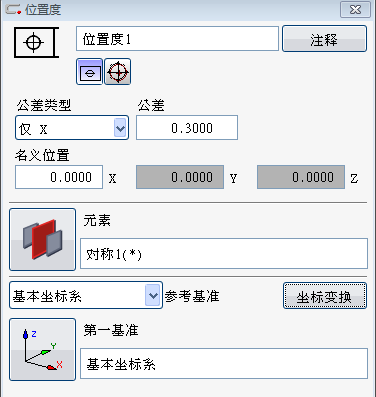

Calypso軟件中評定位置度,公差類型是不能單選角向的,所以用僅X方向代替角向

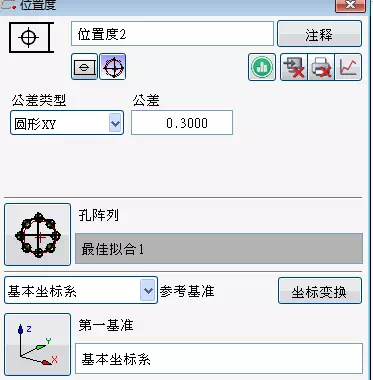

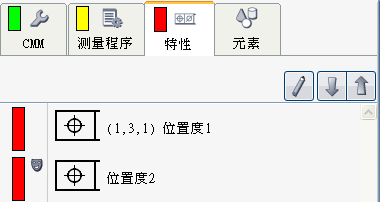

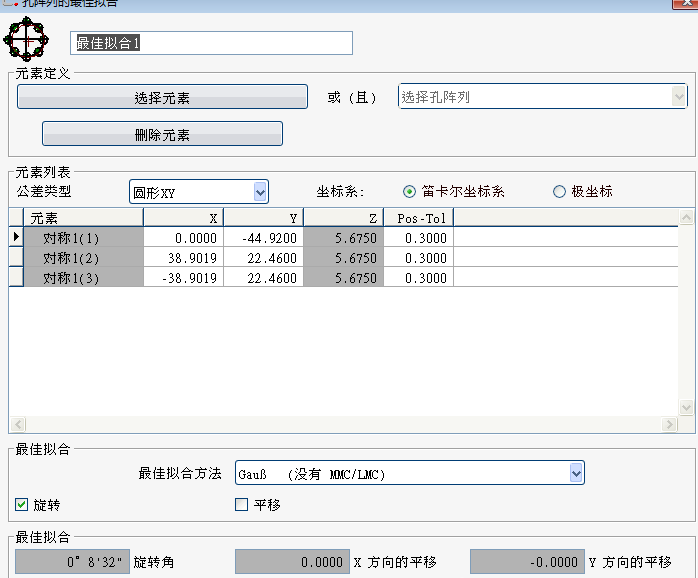

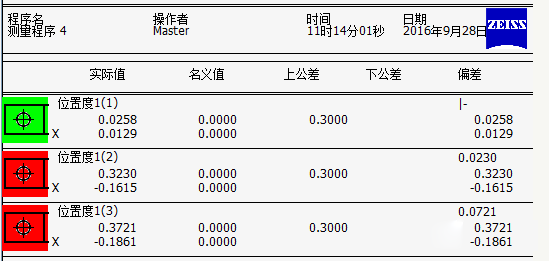

看到結果如下,位置度(2)、位置度(3)名義值不是0,原因是沒在徑向坐標系下參考

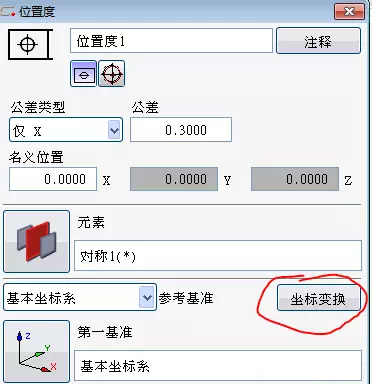

這時需要用到,坐標系變換功能

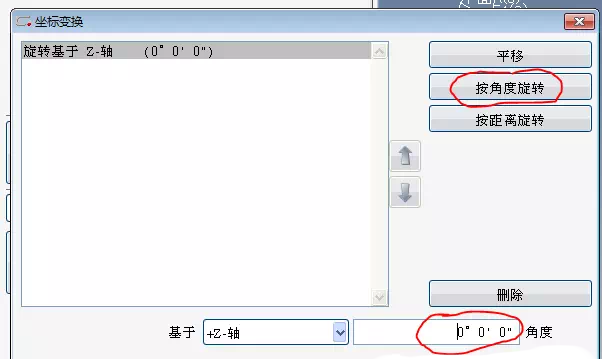

加一個角度旋轉,角度用公式輸入,使每個X的評定都在徑向的輔助坐標系下進行。

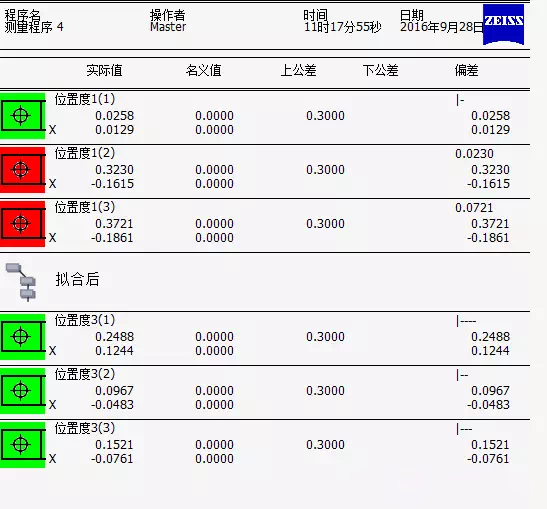

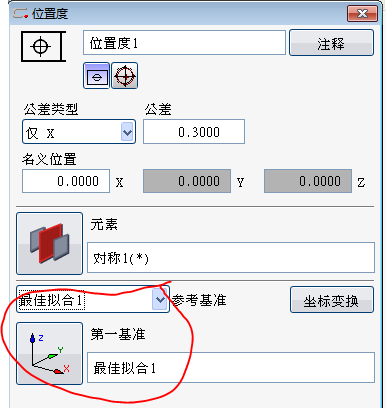

鼠標右鍵 - 輸入“rad((LOOP1-1)*120)”,然后重新評定下結果,名義值都為0,如下圖所示
