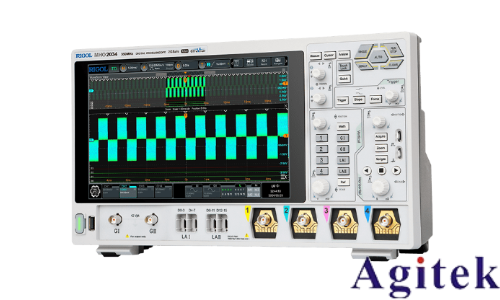

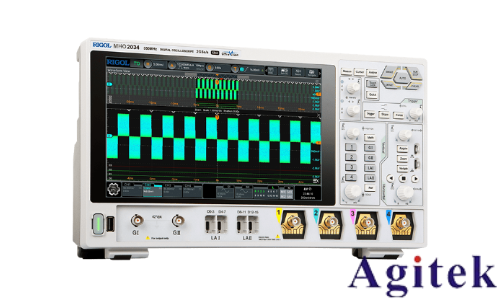

開關電源紋波是評估電源性能的關鍵指標，直接影響電子設備的穩定性。普源示波器DS2000A系列憑借其高精度與多功能性，成為測量電源紋波的理想工具。本文將詳細介紹如何利用該系列示波器精準測量開關電源紋波，并提供操作要點與注意事項。

一、測試前準備

1.設備連接：確保示波器與被測電源關閉狀態下連接。將示波器通道1的探頭正極接電源輸出端，負極通過接地線連接電源地線。優先選用帶有1X衰減探頭的DS2000A配套探頭，避免信號衰減導致的誤差。

2.環境優化：減少外界電磁干擾，使用屏蔽良好的測試環境，縮短接地線長度（建議使用探頭自帶的接地彈簧），防止高頻噪聲耦合。

二、示波器參數設置

1.耦合方式選擇：將通道耦合模式切換至“交流耦合”，濾除直流分量，聚焦紋波交流成分。

2.帶寬限制：?jiǎn)⒂?0MHz帶寬限制功能。開關電源紋波頻率通常在DC~20MHz，此設置可抑制高頻噪聲干擾。

3.垂直與水平設置：根據被測電源輸出電壓范圍調整垂直刻度（如50mV/div），設置時間基準（如10ms/div）使紋波波形完整顯示。

4.觸發設置：選擇“邊沿觸發”，信源設為測試通道（如CH1），斜率設為“上升”，觸發方式選“自動”以實時觀測波形。

三、測量步驟

1.負載模擬：連接電子負載模擬器，設置實際工作負載條件，確保紋波測試貼近真實應用場景。

2.波形觀測：開啟電源與示波器，調整垂直偏移使紋波信號位于屏幕中央。利用光標功能測量紋波的峰峰值（Pk-Pk）與頻率。

3.頻譜分析：?jiǎn)⒂檬静ㄆ鞯腇FT功能，解析紋波的頻域成分。重點關注開關頻率及其諧波處的噪聲，輔助判斷紋波來源（如開關動作或寄生參數）。

四、注意事項與優化

1.探頭衰減校準：確保示波器探頭衰減比設置與實際探頭檔位一致（如X1），避免讀數偏差。

2.接地線處理：避免使用過長探頭接地線，改用彈簧接地降低環路面積，抑制共模干擾。

3.多負載測試：分別測量空載、輕載、滿載條件下的紋波，評估電源在不同工況下的穩定性。

4.標準對比：根據應用場景（如工業控制、精密儀器）對照紋波規范，通常要求紋波峰峰值≤50mV（高精度系統需更嚴格）。

五、結果分析與優化建議

若測量結果超出標準，可檢查：輸出電容ESR是否過高、濾波電路設計是否合理、PCB布局是否存在寄生電感。針對性優化后重新測試，直至紋波達標。

通過以上步驟，普源示波器DS2000A系列能精準捕獲開關電源紋波特性，為電源設計與調試提供可靠數據支撐。掌握正確測量方法與參數設置，可有效提升電源穩定性評估效率，保障電子設備長期可靠運行。
