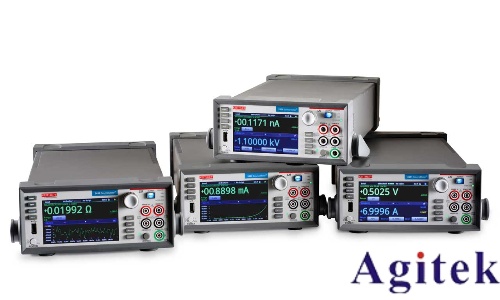

吉時利數字源表2450作為新一代高性能測試儀器，其卓越的電源與測量功能為電池短路保護測試提供了可靠的技術支持。在電池研發、質量檢測及安全性評估中，短路保護測試是驗證電池在極端條件下穩定性的關鍵環節。本文將結合2450的操作特性，探討如何高效且安全地完成該測試。

一、測試前準備：參數配置與安全鎖定

首先，需確保儀器固件版本為最新，通過U盤升級至官方推薦的版本，避免功能漏洞。隨后，進入“System-Settings”界面，將CommandSet切換至SCPI模式以兼容標準指令集。為規避風險，必須啟用回路電流限制：按下FUNCTION鍵選擇“源與測量”，在Limit菜單中設置最大電流為50mA（根據電池特性調整），并配置50V輸出電壓。此步驟通過硬件限制防止過流損壞，同時解鎖Interlock功能以激活高壓輸出的安全授權。

二、觸發與監測：動態響應優化

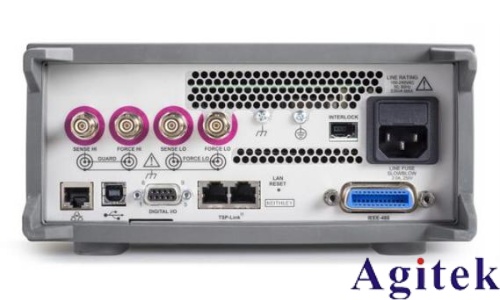

2450的TriggerFlow系統可實現精準時序控制。測試中，建議采用“外部觸發+電平監測”模式：通過D-sub端口接入觸發信號，并設置電壓閾值觸發條件。當電池短路導致電壓驟降時，儀器自動停止輸出并保存數據，避免持續放電風險。配合5英寸觸摸屏的實時波形顯示，用戶可直觀追蹤電流、電壓的動態變化，快速定位異常節點。

三、腳本化測試：效率與重復性保障

為提升批量測試效率，利用TSP技術創建自動化腳本至關重要。在“CreateSetup”菜單中，將配置保存為默認啟動腳本，包括量程、限制閾值及觸發邏輯。后續測試僅需一鍵調用，確保參數一致性。此外，通過USB或LXI/以太網端口導出測試數據至PC，借助電子表格軟件完成深度分析，如短路持續時間、峰值電流統計等。

四、安全注意事項：防護與校準

電池短路伴隨高溫與電弧風險，測試時需佩戴防護裝備并確保環境通風。定期校準2450的電壓/電流測量模塊（建議每6個月），使用內置自檢功能驗證精度。特別注意，測試前務必斷開所有未使用的輸入/輸出端子，防止外部干擾觸發誤操作。

五、技術優勢總結

吉時利2450的0.012%測量精度與6?位分辨率，保障了短路臨界值的準確捕捉；Quickset模式簡化了前期設置流程，而多端口連通性則為系統集成提供了擴展可能。其內置的電池測試優化算法與安全防護機制，使用戶既能獲取可靠數據，又能將風險降至最低。

電池短路保護測試不僅是性能驗證，更是對產品安全性的終極考驗。吉時利2450通過精密控制與智能防護的結合，為測試人員提供了高效且安全的解決方案，助力電池技術向更高可靠性邁進。
