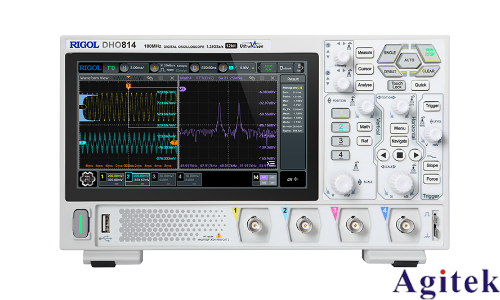

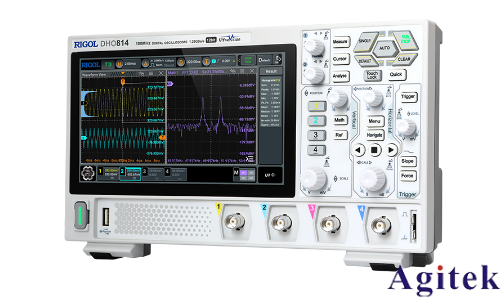

普源示波器DHO824在電力變壓器測試中的應用電力變壓器作為電力系統中的核心設備，其運行狀態直接關系到電網的安全與穩定。在變壓器檢測過程中，精準的電壓、電流波形分析以及絕緣特性評估至關重要。普源示波器DHO824憑借其高性能參數與專業功能，為電力變壓器測試提供了高效、可靠的解決方案。

一、絕緣強度測試的精準保障

電力變壓器交流耐壓試驗是評估絕緣性能的關鍵環節。DHO824具備高達800MHz的模擬帶寬與2GSa/s的采樣率，能夠完整捕捉高壓瞬態信號細節。在測試過程中，通過設置示波器的觸發模式（如邊沿觸發、欠幅觸發），可精準定位電壓突變點，結合深存儲功能記錄波形變化，為判斷絕緣擊穿風險提供數據支撐。此外，其12bit垂直分辨率有效降低量化誤差，確保測量精度符合行業標準。

二、局部放電信號的靈敏捕獲

局部放電檢測是識別變壓器早期絕緣缺陷的重要手段。DHO824的高靈敏度輸入阻抗與低噪聲設計，使其能夠捕捉微弱的放電脈沖。通過配置高頻增強濾波功能并啟用序列觸發模式，示波器可識別特定頻段的放電信號，并排除環境干擾。配合FFT分析功能，可進一步解析放電頻譜特征，輔助定位故障類型與位置。

三、繞組特性與能效分析

在變壓器空載損耗、短路阻抗等測試中，DHO824的多通道同步測量能力發揮重要作用。通過同時采集電壓、電流波形，內置數學運算功能可實時計算功率因數、諧波含量等參數。其波形捕獲率高達100萬幀/秒，確保瞬態過程不被遺漏，為繞組設計與能效優化提供詳實數據。

四、高壓信號的穩健測量

面對變壓器高壓側（如400V~800V級）的測試需求，DHO824支持50Ω低阻抗模式，確保高頻信號完整性。標配的高壓差分探頭與抗干擾屏蔽設計，使其在強電磁環境中仍能穩定運行。通過調節觸發靈敏度與自動觸發模式，示波器可高效捕獲異常脈沖，提升故障排查效率。

五、操作便捷性與智能化分析

DHO824配備8英寸觸摸屏與Flex旋鈕交互界面，參數設置與波形調閱直觀便捷。內置一鍵生成測試報告功能，可自動提取峰值、頻率等關鍵指標，減少人工處理時間。此外，示波器支持USB與LAN擴展接口，便于數據遠程傳輸與長期監測。

綜上所述，普源示波器DHO824通過其高性能硬件與智能分析功能，為電力變壓器測試提供了從絕緣評估到能效分析的全流程支持。在電網設備運維、故障診斷及科研實驗中，該示波器正成為工程師不可或缺的工具，助力提升電力系統的可靠性與運維效率。
