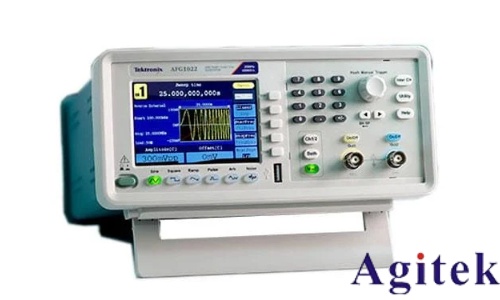

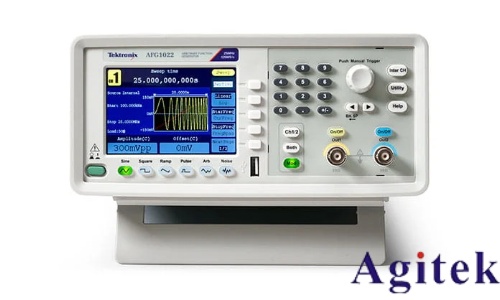

泰克AFG1022任意波形函數發生器作為一款功能強大的信號源設備，在雷達與電子戰領域的應用中展現出卓越的性能。其高精度、靈活調制和復雜波形生成能力，使其成為模擬雷達信號及電子戰場景的理想工具。以下從技術原理和操作步驟兩方面解析其實現方式。

一、高精度雷達信號模擬的核心技術

雷達信號通常需要高頻率分辨率、低失真和精確的相位控制。AFG1022通過以下技術實現這一目標：

1. 高精度波形生成：采用數字合成技術，可生成正弦波、方波、三角波等基礎波形，同時支持自定義任意波形。其高分辨率輸出確保信號頻率和幅度誤差最小化，滿足雷達系統對精度的嚴苛要求。

2. 頻率與相位調節：用戶可精確設置信號頻率（范圍覆蓋幾赫茲至數百兆赫茲）和相位偏移，通過旋鈕或編程控制實現微調。例如，在模擬脈沖壓縮雷達信號時，可通過調整相位參數實現匹配濾波，提升目標檢測精度。

3. 脈沖調制與壓縮技術：支持脈沖寬度、重復頻率的靈活配置，模擬雷達脈沖信號。通過內置的脈沖壓縮算法，將寬脈沖壓縮為窄脈沖，兼顧探測距離與分辨率，還原真實雷達信號特征。

二、電子戰信號模擬的實現路徑

電子戰場景需要模擬復雜的干擾信號及調制方式，AFG1022具備以下功能：

1. 多類型調制能力：支持幅度調制（AM）、頻率調制（FM）、相位調制（PM）及FSK等調制模式。例如，通過FM調制生成頻率捷變信號，模擬敵方雷達干擾；利用AM調制疊加噪聲，測試接收機抗干擾性能。

2. 動態參數調整：實時改變信號頻率、幅度及相位，模擬電子戰中信號快速變化的環境。用戶可通過外部控制接口（如USB或LAN）編程實現信號參數的動態切換，增強模擬的真實性。

3. 干擾波形定制：利用任意波形功能生成特定干擾信號，如鋸齒波、噪聲調制波等。結合相位和幅度隨機化設置，模擬敵方電子對抗中的復雜信號環境。

三、操作步驟與優勢

在實際應用中，用戶可通過以下步驟實現信號模擬：

1. 連接設備：將AFG1022輸出端口與雷達測試系統或電子戰仿真平臺連接，確保阻抗匹配。

2. 波形配置：在界面中選擇基礎波形或加載自定義波形，設置頻率、幅度及調制類型。

3. 參數優化：根據實際需求調整相位偏移、脈沖參數或調制深度，實時監測輸出信號波形。

4. 自動化控制：通過SCPI命令或API接口實現多信號場景的自動化切換，提升測試效率。

泰克AFG1022憑借高精度輸出、靈活調制及可編程控制能力，在雷達系統調試、電子戰對抗仿真等領域展現出顯著優勢。其不僅簡化了復雜信號的生成流程，更通過精確參數控制為科研與工程應用提供了可靠的技術支撐。
