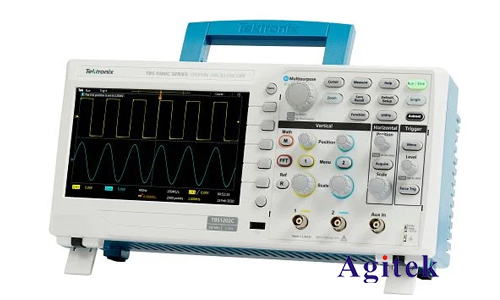

泰克示波器作為業界領先的測試測量儀器，以其高精度、高帶寬和豐富的功能而聞名。然而，即使擁有先進的儀器，如果沒有正確的設置，也無法獲得準確可靠的波形圖。因此，掌握泰克示波器波形圖的設置方法至關重要。下面將詳細介紹泰克示波器波形圖設置的各個方面。

　　一、垂直刻度設置(Vertical Scale)

　　垂直刻度決定了波形在屏幕上顯示的高度。正確的垂直刻度設置能夠清晰地展現信號細節，避免信號過小或過大而無法觀察。泰克示波器的垂直刻度通常由以下參數控制：

　　垂直刻度(Volts/Div):此參數設置每個刻度代表的電壓值。用戶可根據信號幅度調整此參數，例如，對于低電壓信號，選擇較小的Volts/Div值；對于高電壓信號，選擇較大的Volts/Div值。

　　垂直偏移(Vertical Position):此參數控制波形在垂直方向上的位置。通過調整垂直偏移，可以將波形居中顯示，或者將波形的特定部分放大觀察。

　　耦合方式(Coupling):選擇合適的耦合方式（如DC、AC、GND）可以濾除不需要的信號成分，例如，使用AC耦合可以消除直流分量。

　　二、水平刻度設置(Horizontal Scale)

　　水平刻度決定了波形在屏幕上顯示的寬度，也就是時間尺度。正確的水平刻度設置能夠清晰地展現信號的時間特性。

　　時間刻度(Sec/Div):此參數設置每個刻度代表的時間值。用戶可根據信號頻率調整此參數，例如，對于高頻信號，選擇較小的Sec/Div值；對于低頻信號，選擇較大的Sec/Div值。

　　水平位置(Horizontal Position):此參數控制波形在水平方向上的位置。通過調整水平位置，可以觀察波形的不同部分。

　　三、觸發設置(Trigger)

　　觸發設置是獲取穩定波形的關鍵。正確的觸發設置能夠確保示波器在特定的信號事件發生時開始采樣，從而捕捉到重復信號的完整波形。

　　觸發源(Trigger Source):選擇觸發信號的來源，例如，通道1、通道2或外部觸發源。

　　觸發電平(Trigger Level):設置觸發事件的電壓閾值。

　　觸發模式(Trigger Mode):選擇不同的觸發模式，例如，邊沿觸發、脈沖寬度觸發、視頻觸發等，以適應不同的信號特性。

　　觸發耦合(Trigger Coupling):與垂直耦合類似，選擇合適的觸發耦合方式可以濾除不需要的信號成分。

　　四、測量功能(Measurement)

　　泰克示波器提供了豐富的測量功能，可以自動測量波形的各種參數，例如峰峰值、平均值、頻率、周期等。熟練運用這些測量功能可以極大提高工作效率。

　　五、高級波形分析功能

　　除了基本的設置和測量功能外，泰克示波器還提供許多高級波形分析功能，例如FFT分析、數學運算、波形比較等。這些功能可以幫助用戶深入分析信號特性，提取所需信息。

　　六、實際操作示例：觀察正弦波

　　假設需要觀察一個1kHz的正弦波。我們可以進行如下設置：

　　1.選擇合適的通道連接信號源。

　　2.設置垂直刻度為1V/Div，以確保波形不會過大或過小。

　　3.設置水平刻度為1ms/Div，以便清晰地觀察一個周期。

　　4.選擇邊沿觸發模式，并將觸發源設置為所連接的通道。

　　5.調整觸發電平，確保穩定地捕捉到波形。

　　6.使用示波器的測量功能，測量波形的峰峰值、頻率等參數。

　　熟練掌握泰克示波器波形圖的設置方法對于精確的信號分析至關重要。以上詳細介紹了垂直刻度、水平刻度、觸發方式、測量功能以及一些高級應用。通過理解這些設置并結合實際操作，用戶可以有效地利用泰克示波器進行各種信號測試和分析工作，提高工作效率和準確性，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
