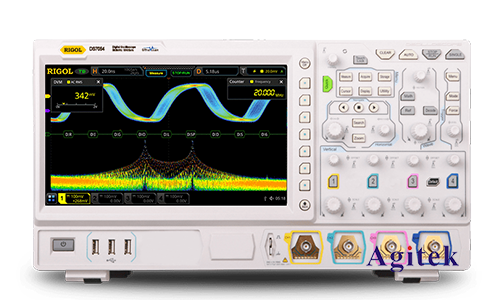

普源MSO7024是一款功能強大的數字示波器，其高采樣率、低噪聲和寬頻帶特性使其成為測試紋波的理想工具。本文將詳細介紹如何使用普源MSO7024示波器測試紋波，并提供一些實用的技巧和方法，以幫助用戶獲得準確可靠的測試結果。

　　1.連接和設置

　　將被測設備的信號連接到示波器的通道輸入。確保連接線纜質量良好，且接地良好。

　　根據信號頻率和幅度選擇合適的示波器垂直刻度和時間刻度。

　　設置觸發方式，例如邊沿觸發或斜率觸發，確保示波器可以準確地捕捉到紋波信號。

　　根據需要設置示波器帶寬、耦合方式和阻抗。

　　2.測量方法

　　直接測量峰峰值:這是最簡單的方法，直接在示波器屏幕上讀取紋波的峰峰值電壓。

　　使用測量功能:普源MSO7024示波器提供多種測量功能，例如峰峰值、平均值、有效值、頻率等，可以使用這些功能進行精確的紋波測量。

　　使用數學運算:通過示波器的數學運算功能，可以對信號進行處理，例如減去直流分量、計算均方根值等，從而獲得更精準的紋波測量結果。

　　使用FFT分析:將紋波信號進行傅里葉變換可以分析其頻譜成分，從而識別不同頻率的紋波成分，并進行更深入的分析。

　　3.實用技巧

　　使用合適的探頭:選擇合適的示波器探頭可以提高測量精度，例如使用高帶寬探頭測量高速信號，使用低電容探頭測量低阻抗信號。

　　選擇合適的采樣率:采樣率必須足夠高才能準確地捕捉到紋波信號，一般來說，采樣率至少應為信號頻率的5倍以上。

　　注意接地:確保被測設備和示波器之間接地良好，以避免干擾信號。

　　減少噪聲:在測試環境中盡量減少噪聲源，例如電磁干擾、電源噪聲等。

　　校準示波器:定期校準示波器可以確保其測量精度。

　　4.注意事項

　　紋波定義:在進行紋波測試之前，要明確定義紋波的概念。例如，是測量峰峰值、有效值還是頻率？

　　信號類型:不同的信號類型可能需要不同的測試方法。例如，直流信號的紋波測試方法與交流信號的紋波測試方法有所不同。

　　環境影響:環境因素，例如溫度、濕度等，可能會影響紋波測量結果。

　　參考文檔:仔細閱讀普源MSO7024示波器用戶手冊，了解其具體功能和操作方法。

　　普源MSO7024示波器是一款功能強大的紋波測試工具。通過合理設置和操作，用戶可以獲得準確可靠的紋波測量結果。本文提供的技巧和方法可以幫助用戶更好地理解和應用普源MSO7024示波器進行紋波測試，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
