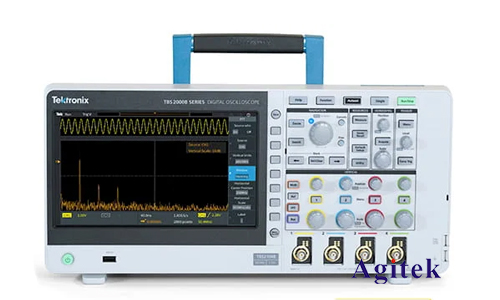

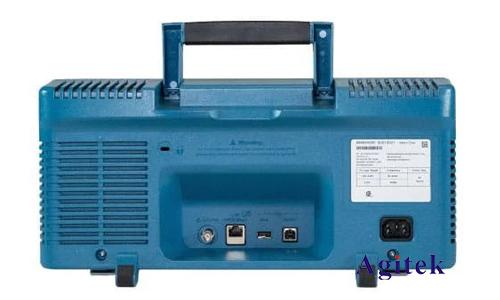

在電子工程領域，電流測量是至關重要的。泰克TBS2202B示波器是一款功能強大的工具，可以用于精確測量直流和交流電流。本文將詳細介紹使用泰克TBS2202B示波器測量電流的步驟、注意事項以及常見問題解答，并提供一些實際應用案例。

　　測量電流的基本原理

　　泰克TBS2202B示波器無法直接測量電流。為了測量電流，需要使用電流探頭將電流信號轉換為電壓信號，然后由示波器進行測量。電流探頭通常使用霍爾效應傳感器，將電流產生的磁場轉換為電壓信號。

　　測量步驟

　　1.選擇合適的電流探頭:根據待測電流的大小和類型選擇合適的電流探頭。

　　2.連接電流探頭:將電流探頭夾在電路中的待測導線上。

　　3.連接探頭到示波器:將電流探頭的輸出端連接到示波器的輸入通道。

　　4.設置示波器參數:

　　-選擇合適的電壓量程：確保測量范圍能容納最大的預期電流。

　　-設置合適的掃描速率：選擇合適的掃描速率以捕捉到電流信號的細節。

　　-選擇合適的觸發模式：根據測量需求選擇合適的觸發模式。

　　5.觀察電流波形:通過示波器屏幕觀察電流波形，并進行分析和測量。

　　注意事項

　　探頭的極性:確保電流探頭的極性與示波器輸入通道的極性一致，否則測量結果將不準確。

　　探頭接地:確保電流探頭的接地端與示波器的接地端連接，以避免接地回路問題。

　　探頭負載:電流探頭自身會引入一定的負載，可能影響電路的正常工作。

　　安全問題:在測量大電流時，要注意安全問題，避免觸電或短路。

　　常見問題解答

　　如何選擇合適的電流探頭？選擇電流探頭的主要參數包括測量范圍、精度、帶寬和響應時間。需要根據待測電流的大小、類型和頻率選擇合適的探頭。

　　如何校準電流探頭？大多數電流探頭都需要進行校準才能保證測量精度。校準方法通常在探頭說明書中說明。

　　如何使用示波器進行測量？示波器操作方法可以參考示波器說明書。需要注意的是，示波器參數設置會影響測量結果。

　　實際應用案例

　　測量直流電源電流:使用電流探頭測量直流電源輸出電流，可以了解電源的性能和效率。

　　測量開關電源電流:使用電流探頭測量開關電源的電流波形，可以分析開關電源的工作狀態和效率。

　　測量電機電流:使用電流探頭測量電機的電流波形，可以分析電機的運行狀況和效率。

　　泰克TBS2202B示波器是一款功能強大的工具，可以用于精確測量電流。通過使用合適的電流探頭和正確的測量方法，可以有效地測量各種電路中的電流信號，并分析相關信息，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
