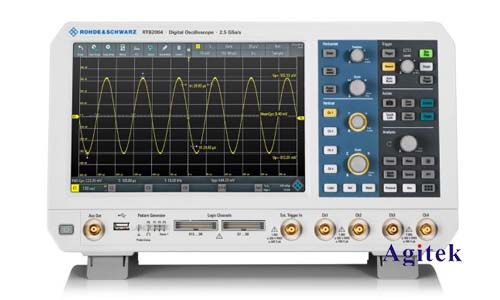

羅德與施瓦茨RTB2004示波器是一款功能強大的數字示波器，其X/Y模式可以用于觀察兩個信號之間的關系，這在分析相位、頻率和幅度之間的關系時非常有用。然而，在使用X/Y模式時，觸發功能至關重要，它可以確保示波器僅捕捉到感興趣的信號事件，并避免無關數據的干擾，從而提高測量精度和分析效率。

　　X/Y模式觸發原理

　　示波器中的觸發功能用于確定示波器開始采集數據的時機。在X/Y模式下，觸發信號通常來自一個或兩個輸入通道，并根據預設的觸發條件來確定觸發時刻。

　　觸發條件:觸發條件可以是各種類型的信號事件，例如電壓閾值、上升沿、下降沿、脈沖寬度或信號模式。

　　觸發源:觸發源可以是單個輸入通道，也可以是兩個輸入通道的組合，例如通道1上升沿觸發通道2的下降沿。

　　觸發延遲:觸發延遲允許用戶在觸發事件發生后延遲一定時間開始采集數據，從而觀察到觸發事件之前或之后的信號狀態。

　　X/Y模式觸發的重要性

　　在X/Y模式下，觸發功能至關重要，因?yàn)樗梢?

　　提高測量精度:觸發可以確保示波器僅捕捉到感興趣的信號事件，從而減少無關數據的干擾，提高測量精度。

　　簡化數據分析:觸發可以幫助用戶聚焦于感興趣的信號區域，簡化數據分析流程。

　　避免數據丟失:觸發可以確保示波器在特定事件發生時開始采集數據，避免數據丟失。

　　提高信號分析效率:觸發可以幫助用戶快速定位到關鍵信號事件，提高信號分析效率。

　　RTB2004示波器X/Y模式觸發設置

　　羅德與施瓦茨RTB2004示波器提供豐富的觸發設置選項，用戶可以根據實際需求進行配置。

　　觸發源:用戶可以選擇一個或兩個輸入通道作為觸發源。

　　觸發條件:用戶可以設置各種觸發條件，例如電壓閾值、上升沿、下降沿、脈沖寬度等。

　　觸發延遲:用戶可以設置觸發延遲，以觀察觸發事件之前或之后的信號狀態。

　　觸發模式:用戶可以選擇單次觸發、自動觸發或連續觸發模式。

　　示例應用

　　相位測量:在測量兩個信號之間的相位差時，可以使用X/Y模式觸發。例如，可以設置通道1上升沿觸發通道2的下降沿，從而捕捉到兩個信號之間的相位關系。

　　頻率測量:在測量信號的頻率時，可以使用X/Y模式觸發。例如，可以設置通道1上升沿觸發通道2上升沿，從而捕捉到信號的周期變化。

　　信號模式分析:在分析信號的模式時，可以使用X/Y模式觸發。例如，可以設置觸發條件捕捉到特定信號模式，從而分析信號的特性。

　　羅德與施瓦茨RTB2004示波器X/Y模式觸發功能對于提高測量精度、簡化數據分析、避免數據丟失和提高信號分析效率至關重要。通過合理設置觸發條件和模式，用戶可以有效地利用X/Y模式來分析信號之間的關系，獲取更加準確和有效的測量結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
