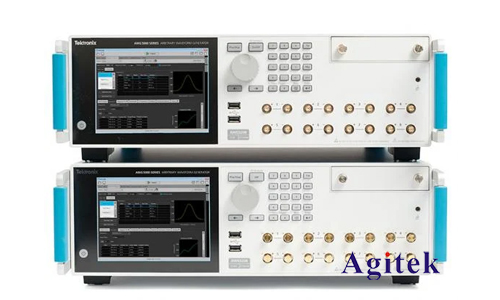

泰克信號發生器作為實驗室中重要的測試儀器，廣泛應用于各種電子電路的測試和調試。方波信號作為一種重要的信號類型，在數字電路、邏輯電路、通信系統等領域有著廣泛的應用。因此，掌握使用泰克信號發生器產生高質量的方波信號對于電子工程師來說至關重要。

　　一、方波信號的基本參數

　　方波信號主要由以下幾個參數定義：

　　頻率(Frequency)：方波信號每秒鐘重復的次數，單位為赫茲(Hz)。

　　占空比(Duty Cycle)：方波信號中高電平持續時間占整個周期的比例，通常用百分比表示。

　　上升沿(Rise Time)：方波信號從低電平到高電平過渡所需的時間。

　　下降沿(Fall Time)：方波信號從高電平到低電平過渡所需的時間。

　　幅度(Amplitude)：方波信號的峰峰值電壓，即高電平與低電平之間的電壓差。

　　直流偏置(DC Offset)：方波信號的平均電壓，即高電平與低電平的平均值。

　　二、泰克信號發生器產生方波的步驟

　　1.選擇方波信號類型：在泰克信號發生器的操作界面上，選擇“方波”信號類型。

　　2.設置頻率：調整“頻率”參數，設定所需方波信號的頻率。

　　3.設置占空比：調整“占空比”參數，設定所需方波信號的高電平持續時間比例。

　　4.設置上升沿和下降沿：在一些泰克信號發生器上，可以分別設置上升沿和下降沿的時間，以控制信號的過渡速度。

　　5.設置幅度：調整“幅度”參數，設定所需方波信號的峰峰值電壓。

　　6.設置直流偏置：調整“直流偏置”參數，設定所需方波信號的平均電壓。

　　7.觸發和同步：在需要穩定的方波信號時，可以通過觸發和同步功能確保信號的穩定性和可靠性。

　　三、提高方波信號質量的技巧

　　選擇合適的信號發生器：不同型號的泰克信號發生器在信號質量、頻率范圍、輸出功率等方面存在差異，應根據實際需求選擇合適的信號發生器。

　　仔細校準儀器：定期對信號發生器進行校準，確保儀器輸出信號的準確性和穩定性。

　　使用適當?shù)倪B接線：使用高質量、低損耗的連接線，避免信號傳輸過程中的衰減和干擾。

　　優化負載匹配：調整信號發生器的輸出阻抗和負載阻抗，以實現**的信號傳輸效率。

　　注意環境干擾：將信號發生器放置在遠離電磁干擾源的地方，并使用屏蔽措施減少外部干擾。

　　四、常見問題及解決方案

　　信號失真：可能是由于頻率過高、輸出功率不足、負載匹配不佳等原因?qū)е??？梢試L試降低頻率、提高輸出功率、調整負載匹配等方法解決。

　　信號不穩定：可能是由于外部干擾、觸發信號不穩定等原因?qū)е隆？梢試L試使用屏蔽措施、優化觸發信號等方法解決。

　　信號無法產生：可能是由于信號發生器故障、設置錯誤等原因?qū)е隆？梢試L試檢查儀器狀態、重新設置參數等方法解決。

　　使用泰克信號發生器產生高質量的方波信號需要了解基本參數的定義、掌握調節方法，并注意各種細節問題。通過本文的介紹，相信讀者能夠更好地理解方波信號的產生原理，并運用泰克信號發生器進行實際操作，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
