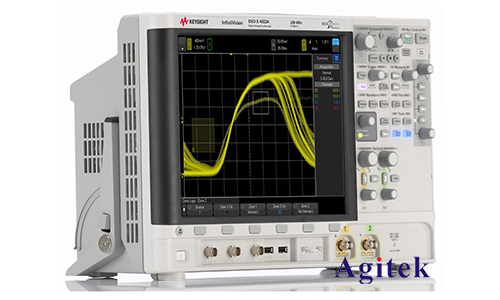

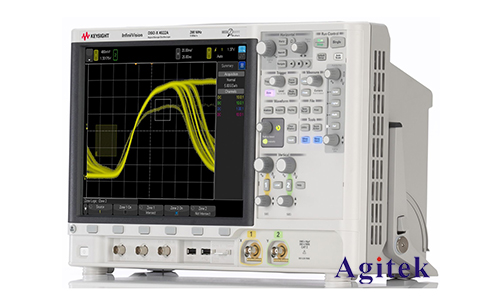

安捷倫（Agilent）示波器是一款高性能的測試儀器，廣泛應用于電子工程、通信、航空航天等領域。正確設置示波器的脈寬測量參數，可以幫助我們精確捕捉和分析信號的特性。作為一名專業的工程師，本文將帶您詳細了解如何在人性化操作的基礎上，優化安捷倫示波器的脈寬設置。

　　1.理解脈寬測量的基礎

　　脈寬是指信號的高電平持續時間，在時域上表示為脈沖的寬度。脈寬測量在數字電路、脈沖信號分析和通信系統中尤為重要。正確的脈寬設置可以確保信號的完整性，避免誤差和信號失真。

　　2.安捷倫示波器的基本操作界面

　　安捷倫示波器的用戶界面直觀易用，主要分為以下幾個部分：

　　-顯示屏：實時顯示輸入信號波形。

　　-控制面板：用于調整各種參數，包括時基、觸發、電壓標度等。

　　-菜單導航：提供詳細的功能設置選項，如測量類型、信號處理等。

　　在進行脈寬測量之前，首先確保示波器已正確連接并啟動。將待測信號連接到示波器的輸入通道，并確認信號在顯示屏上正常顯示。

　　3.設置時基和電壓標度

　　時基決定了示波器顯示屏上信號的時間分辨率。對于脈寬測量，我們需要確保時基設置足夠細致，以便清晰地觀察到信號的上升沿和下降沿。

　　1.調整時基：在示波器的控制面板上，找到“時基”旋鈕或按鈕，逐步調整，直到信號的一個完整周期清晰顯示在屏幕上。一般來說，時基應設置為信號周期的十分之一左右，以確保細節清晰可見。

　　2.調整電壓標度：電壓標度決定了信號的垂直分辨率。通過調節“電壓標度”旋鈕，使信號的高低電平充分占據顯示屏的垂直范圍，避免信號過小或過大導致的觀測困難。

　　4.觸發設置

　　觸發是示波器穩定顯示周期性信號的關鍵。正確的觸發設置可以保證信號波形穩定，不會在屏幕上跳動。

　　1.選擇觸發源：在觸發菜單中，選擇與輸入信號對應的觸發源（例如通道1或通道2）。

　　2.設置觸發電平：將觸發電平調整到信號的中間位置，即在高電平和低電平之間。這樣可以確保每次觸發都發生在信號的上升沿或下降沿，使得波形穩定。

　　3.選擇觸發模式：一般情況下，選擇“邊沿觸發”模式。在高級應用中，還可以選擇“脈寬觸發”模式，以便捕捉特定脈寬的信號。

　　5.脈寬測量設置

　　安捷倫示波器提供了多種脈寬測量功能，通過菜單導航可以輕松訪問這些設置。

　　1.進入測量菜單：在顯示屏上找到“測量”按鈕，按下進入測量菜單。

　　2.選擇脈寬測量：在測量選項中，選擇“脈寬”或“脈沖寬度”測量模式。根據需要，可以選擇測量正脈寬（高電平持續時間）或負脈寬（低電平持續時間）。

　　3.設置測量參數：根據具體需求，設置測量的參考電平。一般情況下，參考電平設為信號幅度的50%，即高電平和低電平的中點。

　　4.啟動測量：確認設置無誤后，啟動脈寬測量。示波器將自動計算并顯示脈寬值。

　　6.結果分析和優化

　　測量完成后，可以在顯示屏上查看脈寬測量結果。若測量結果與預期不符，可能需要進一步調整設置：

　　1.檢查時基和電壓標度：確保時基和電壓標度設置合理。如果信號過于壓縮或擴展，可能導致測量不準確。

　　2.調整觸發電平：若觸發不穩定，可以適當調整觸發電平，使信號波形更加穩定。

　　3.使用平均功能：對于噪聲較大的信號，可以啟用示波器的平均功能，以減少噪聲干擾，提高測量精度。

　　7.常見問題及解決方案

　　1.信號不穩定：如果信號在顯示屏上跳動，可能是觸發電平設置不當。調整觸發電平至信號中點，或選擇合適的觸發模式。

　　2.測量誤差大：如果測量結果波動較大，檢查信號連接是否牢固，并使用示波器的濾波或平均功能減少噪聲影響。

　　3.無法捕捉脈寬：如果示波器無法正確測量脈寬，可能是時基設置不合適。調整時基，使信號的一個完整周期清晰顯示。

　　掌握安捷倫示波器的脈寬設置，是提高信號測量準確性和工作效率的關鍵。通過正確調整時基、電壓標度、觸發和測量參數，工程師可以精確捕捉和分析信號的脈寬特性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
