在電子工程領域，示波器是分析和調試電路的核心工具之一。羅德與施瓦茨（Rohde&Schwarz，簡稱R&S）作為測試與測量設備的領先制造商，其RTB2002示波器因其卓越的性能和用戶友好的設計，成為許多工程師的首選。在本文中，我們將詳細探討如何使用R&S RTB2002示波器測量晶振（晶體振蕩器）的波形，并分享一些實用的技巧和建議。

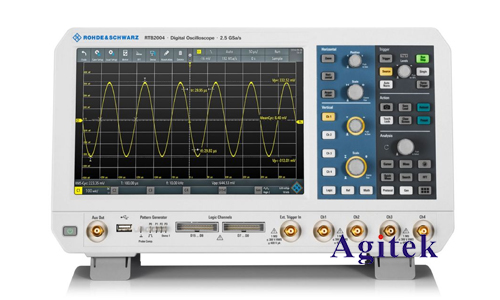

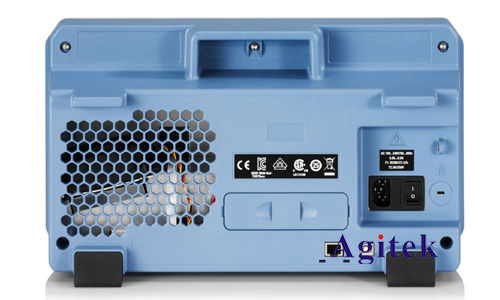

　　RTB2002示波器概述

　　RTB2002是一款雙通道示波器，帶寬可達300 MHz，采樣率高達2.5 GSa/s，存儲深度為10 Mpts。它的高分辨率顯示屏和直觀的用戶界面使得測量和分析變得更加簡單。此外，RTB2002還配備了豐富的觸發和解碼功能，適用于多種信號的捕獲和分析。

　　測量晶振波形的準備工作

　　在開始測量之前，確保示波器和測試電路都已正確連接和配置。以下是一些基本步驟：

　　1.選擇合適的探頭：使用高阻抗探頭，如RT-ZP03B，它的帶寬為300 MHz，適合測量高頻信號。

　　2.連接探頭：將探頭連接到示波器的輸入通道，并確保接地夾子連接到電路的公共地。

　　3.設置示波器：選擇正確的通道，設置時間基和垂直刻度，使信號波形在屏幕上清晰可見。

　　實際測量步驟

　　步驟一：初步設置

　　打開RTB2002示波器，選擇要使用的通道（如通道1）。接著，調整垂直和水平刻度。對于晶振，頻率通常在幾兆赫茲到幾十兆赫茲之間，因此時間基可以設置為微秒級或納秒級，垂直刻度則根據晶振的輸出電壓范圍進行調整。

　　步驟二：觸發設置

　　為了穩定地捕獲晶振波形，合適的觸發設置是關鍵。選擇邊沿觸發模式，并設置觸發電平在信號的中間位置。這可以確保示波器在每次信號達到特定電平時進行捕捉，從而獲得穩定的波形顯示。

　　步驟三：捕捉和分析波形

　　調整觸發電平和時間基，直到晶振的波形在屏幕上穩定顯示。使用示波器的測量功能可以直接讀取信號的頻率、周期、峰峰值和RMS值等參數。RTB2002示波器還提供FFT（快速傅里葉變換）功能，可以將時域信號轉換為頻域信號，幫助分析信號的頻譜特性。

　　提示與技巧

　　減少噪聲影響

　　晶振信號通常比較微弱，容易受到噪聲干擾。為了獲得更準確的測量結果，可以采取以下措施：

　　1.使用屏蔽線和接地夾：確保探頭接地良好，使用短而粗的接地線減少電磁干擾。

　　2.啟用平均功能：RTB2002提供平均功能，可以通過多次采樣平均化噪聲，得到更清晰的波形。

　　3.使用低噪聲模式：在需要精細分析時，開啟低噪聲模式（如低帶寬限幅功能），減少高頻噪聲對波形的影響。

　　利用高級功能

　　RTB2002示波器的多種高級功能可以顯著提高測量效率和精度：

　　1.自動測量功能：示波器提供多種自動測量參數，如頻率、周期、上升時間、下降時間等。利用這些功能可以快速獲得所需的測量數據。

　　2.波形錄制和回放：RTB2002可以錄制長時間的波形數據，便于事后分析。這對于捕捉偶發性的問題特別有用。

　　3.存儲和分享數據：通過USB接口或網絡連接，可以將測量數據和波形截圖保存并分享給團隊成員，便于協同工作和數據分析。

　　使用羅德與施瓦茨RTB2002示波器測量晶振波形不僅簡單直觀，而且精度高、功能強大。通過正確設置和利用其豐富的功能，工程師可以快速而準確地分析晶振信號，確保電路設計的穩定性和性能。無論是在研發階段還是在故障排除過程中，RTB2002都是一個值得信賴的工具，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
