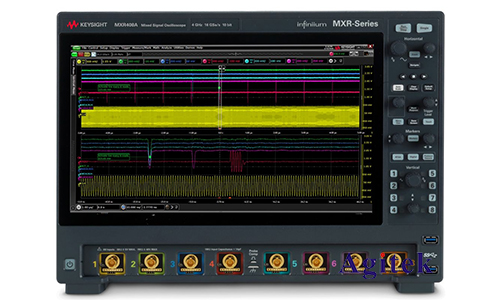

在現代電子工程測試中，準確地測量和分析電流波形是至關重要的。是德（Keysight）MXR408A示波器因其高性能和多功能性，成為了許多工程師的首選工具。下面將詳細介紹如何設置是德MXR408A示波器來測試電流波形，旨在幫助您更高效地完成測試任務。

　　一、準備工作

　　在進行電流波形測試之前，請確保以下準備工作已經完成：

　　1.設備檢查：

　　-確認MXR408A示波器處于良好工作狀態。

　　-檢查并校準所有探頭和附件，確保其準確性。

　　2.連接設置：

　　-將電流探頭（如是德的N2783B）連接到MXR408A的輸入通道。

　　-確保探頭連接穩定，避免松動或接觸不良。

　　3.軟件更新：

　　-確保示波器的固件和軟件均為最新版本，以利用最新的功能和修復。

　　二、示波器基礎設置

　　1.選擇通道：

　　-通過觸摸屏或旋鈕選擇連接電流探頭的通道。例如，如果探頭連接在CH1上，選擇通道1。

　　2.探頭設置：

　　-進入探頭設置菜單，選擇正確的探頭類型。對于是德的電流探頭，可以選擇“Current Probe”模式。

　　-設置探頭的靈敏度（如10mV/A），確保顯示的電壓對應實際測量的電流。

　　3.時基設置：

　　-根據測量需求，調整時基設置。一般情況下，可以從較大的時間范圍開始（如1ms/div），然后逐步縮小到合適的范圍（如100us/div），以獲得更清晰的波形。

　　三、觸發設置

　　觸發設置對于捕捉穩定的電流波形非常重要。以下是推薦的設置步驟：

　　1.選擇觸發源：

　　-選擇連接電流探頭的通道作為觸發源（如CH1）。

　　2.設置觸發類型：

　　-根據具體測試需求，選擇適當?shù)挠|發類型。對于周期性信號，可以選擇“Edge”觸發；對于特定事件，可以選擇“Pulse”觸發。

　　3.調整觸發電平：

　　-通過調節觸發電平，確保觸發點在期望的電流波形范圍內?？梢韵葘⒂|發電平設置在信號的中間位置，然后根據需要微調。

　　四、測量和分析

　　1.波形捕捉：

　　-使用“Run/Stop”按鈕捕捉并凍結波形，確保不會錯過任何瞬態信號。

　　2.波形縮放：

　　-通過“Zoom”功能放大波形的關鍵部分，方便詳細觀察和分析。

　　3.測量功能：

　　-利用示波器內置的測量功能，如峰值電流、均值電流、RMS電流等，獲取詳細的數據信息。

　　-使用光標功能，手動測量波形的特定點間距和電流值。

　　五、高級設置和技巧

　　1.自動設置功能：

　　-如果對示波器操作不熟悉，可以使用自動設置功能（Auto-Setup），讓示波器自動調整到**測量狀態。

　　2.濾波器設置：

　　-對于存在高頻噪聲的波形，可以使用低通濾波器（Low Pass Filter）進行信號處理，提高波形的可讀性。

　　3.存儲和導出數據：

　　-通過USB或網絡接口，將波形數據存儲到外部設備，便于后續分析和報告生成。

　　4.多通道分析：

　　-利用MXR408A的多通道特性，同時測量多個電流信號，并進行相關性分析。

　　六、常見問題及解決方案

　　1.波形抖動或不穩定：

　　-檢查探頭連接是否牢固，確保接地良好。

　　-調整觸發電平和觸發模式，確保波形穩定。

　　2.測量精度不高：

　　-確認探頭校準正確。

　　-使用合適的探頭衰減設置，避免過載或信號失真。

　　3.波形顯示不清晰：

　　-調整時基和垂直刻度，確保波形適應屏幕顯示。

　　-使用濾波器功能減少噪聲干擾。

　　通過正確設置是德MXR408A示波器，您可以準確測量和分析電流波形，從而提升測試效率和結果的可靠性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
