在電子工程領域，電源紋波的測量是確保設備性能和穩定性的關鍵步驟。羅德與施瓦茨RTB2004示波器作為一款高性能的中檔示波器，為工程師提供了強大的功能和便捷的操作體驗。下面將詳細介紹如何使用RTB2004示波器進行電源紋波測試。

　　一、示波器簡介

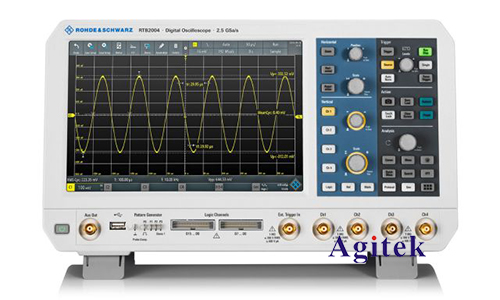

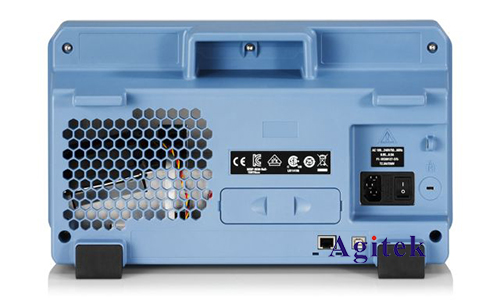

　　羅德與施瓦茨RTB2004是一款性能卓越的示波器，具有4個模擬通道，帶寬可達300 MHz，最高采樣率為2.5 GSa/s，垂直分辨率達10位。其高清晰度的觸摸屏界面和豐富的軟件工具，使其成為電源紋波測試的理想選擇。

　　二、準備工作

　　在進行紋波測試之前，需要進行以下準備工作：

　　1.設置示波器：確保示波器已正確配置，并選擇適當?shù)奶筋^。推薦使用低噪聲、低損耗的探頭，以獲得更準確的測量結果。

　　2.校準探頭：連接探頭到示波器后，需要進行校準。使用示波器自帶的校準信號，對探頭進行校準，以確保測量精度。

　　3.選擇測試點：確定電源電路中需要測量紋波的具體點，通常是電源輸出端。

　　三、連接探頭

　　正確連接探頭是進行準確測量的關鍵。以下是連接探頭的步驟：

　　1.接地：將探頭的接地線連接到電源電路的接地端。確保接地連接牢固，以避免測量中的噪聲干擾。

　　2.探頭連接：將探頭的測試端連接到電源輸出端?？梢允褂眠m配夾子或測試鉤，以確保連接穩定。

　　四、設置示波器參數

　　1.輸入耦合：將示波器的輸入耦合設置為“DC”模式，以確保測量到直流電平上的紋波信號。

　　2.時間基準：選擇合適的時間基準，使紋波信號在示波器屏幕上清晰顯示。通常建議使用1ms/div或更小的時間基準。

　　3.垂直靈敏度：調整垂直靈敏度，以適應紋波信號的幅度。通常設置為20mV/div或更小，以便清晰觀察到紋波細節。

　　4.帶寬限制：啟用示波器的帶寬限制功能（通常為20 MHz），可以有效減少高頻噪聲的影響，獲得更清晰的紋波信號。

　　5.觸發設置：設置觸發模式為“自動”，觸發電平應設置在紋波信號的平均電平上。

　　五、開始測量

　　完成上述設置后，可以開始進行紋波測量：

　　1.觀察波形：在示波器屏幕上觀察到電源輸出的紋波波形。確保波形穩定、清晰。

　　2.測量峰峰值：使用示波器的測量工具，測量紋波的峰峰值。通常，示波器提供自動測量功能，可以直接讀取峰峰值數據。

　　3.頻譜分析：如需進一步分析紋波的頻率成分，可以使用示波器的頻譜分析功能。將波形轉換為頻譜圖，觀察不同頻率成分的幅度，以便更詳細地了解紋波的來源。

　　六、分析與記錄

　　測量完成后，需要對結果進行分析與記錄：

　　1.記錄數據：將測量的峰峰值、頻譜分析結果等數據記錄在測試報告中。

　　2.比較標準：將測量結果與電源設計規范或標準進行比較，確定是否在允許范圍內。

　　3.問題排查：如果測量結果不符合預期，需要對電源電路進行排查，找出可能的紋波來源并進行相應調整。

　　七、優化技巧

　　為了獲得更精確的測量結果，以下是一些優化技巧：

　　1.使用短接地線：盡量使用短的接地線，以減少接地噪聲干擾。

　　2.優化探頭接地：使用示波器的“懸空接地”或“浮動接地”模式，可以有效減少接地回路中的噪聲。

　　3.多次測量取平均值：進行多次測量，并取平均值，以消除偶然因素對測量結果的影響。

　　使用羅德與施瓦茨RTB2004示波器進行電源紋波測試，不僅可以獲得準確的測量結果，還能通過其豐富的功能和便捷的操作，提高測試效率和體驗。通過正確的操作步驟和設置參數，工程師可以有效地測量和分析電源紋波，確保電子設備的性能和穩定性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
