晶振作為電子設備中重要的時鐘源，其性能直接影響設備的穩定性和可靠性。因此，對晶振波形進行精確測量至關重要。羅德與施瓦茨RTO64示波器憑借其高性能和豐富的功能，成為晶振波形測量領域的理想工具。

　　1.RTO64示波器概述

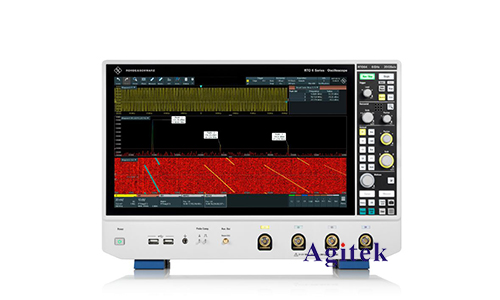

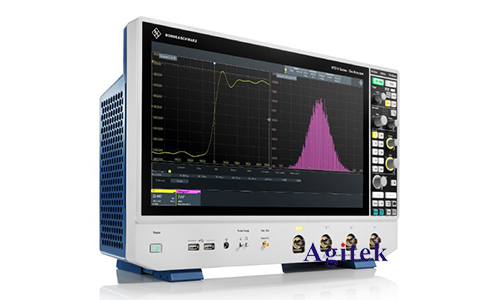

　　RTO64示波器是羅德與施瓦茨公司推出的高端示波器，其帶寬最高可達6 GHz，采樣率高達40 GSa/s，并配備了10.1英寸觸摸屏和多種探頭。RTO64示波器具有以下特點：

　　高精度：RTO64示波器采用12位模數轉換器，能夠提供高精度的測量結果。

　　高速率：RTO64示波器的高采樣率和帶寬，使其能夠捕捉到高速晶振的波形細節。

　　多功能：RTO64示波器配備了豐富的功能，包括頻譜分析、協議分析、邏輯分析等，能夠滿足各種測量需求。

　　易于使用：RTO64示波器擁有直觀的界面和強大的分析工具，即使是初學者也能輕松上手。

　　2.RTO64示波器測晶振波形

　　2.1測量準備

　　連接晶振：將晶振連接到示波器的輸入通道。

　　設置探頭：選擇合適的探頭，并根據探頭衰減比例設置示波器的輸入阻抗。

　　設置觸發：設置合適的觸發條件，以便穩定地捕捉到晶振波形。

　　設置時間基：設置合適的水平時間基，以便觀察完整的晶振周期。

　　2.2測量步驟

　　1.觀察晶振波形：在示波器屏幕上觀察晶振波形，確保波形穩定且完整。

　　2.測量頻率：使用示波器的頻率測量功能，測量晶振的實際工作頻率。

　　3.測量幅度：使用示波器的幅度測量功能，測量晶振的輸出電壓幅度。

　　4.測量上升時間和下降時間：使用示波器的上升時間和下降時間測量功能，測量晶振的上升時間和下降時間。

　　5.測量相位噪聲：使用示波器的相位噪聲測量功能，測量晶振的相位噪聲性能。

　　2.3測量結果分析

　　根據測量結果，可以分析晶振的性能，判斷其是否符合設計要求。例如，可以通過頻率測量結果判斷晶振的頻率精度，通過幅度測量結果判斷晶振的輸出電壓穩定性，通過上升時間和下降時間測量結果判斷晶振的響應速度，通過相位噪聲測量結果判斷晶振的時鐘抖動性能。

　　羅德與施瓦茨RTO64示波器是晶振波形測量領域的理想工具，其高性能和豐富的功能能夠滿足各種測量需求。通過使用RTO64示波器，可以精確測量晶振的頻率、幅度、上升時間、下降時間和相位噪聲等參數，從而判斷晶振的性能是否符合設計要求，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
