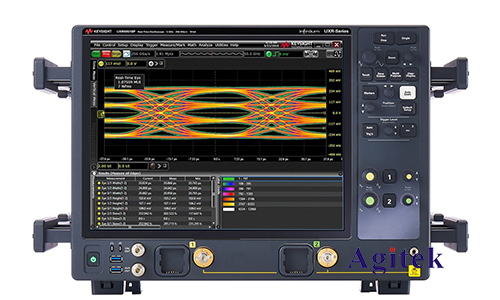

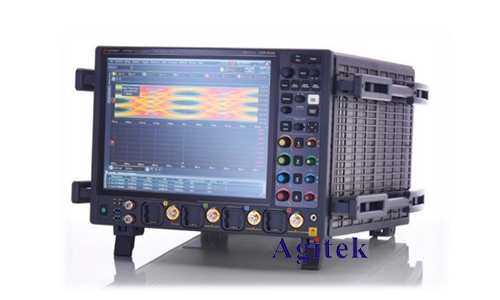

紋波是電子系統中常見的一種噪聲類型，它會影響系統的性能和可靠性。紋波測量對于識別和表征電子系統中的噪聲源至關重要。是德科技UXR0051BP示波器是一款高性能儀器，可用于準確測量各種類型的紋波。

　　紋波是由交流信號疊加在直流信號上而產生的。交流信號的頻率通常高于直流信號的頻率。紋波測量涉及測量交流信號的幅度和頻率。

　　UXR0051BP示波器使用快速傅里葉變換(FFT)算法來測量紋波。FFT將時域信號轉換為頻域信號，從而可以輕松識別和測量交流信號的幅度和頻率。

　　測量設置

　　要使用UXR0051BP示波器測量紋波，需要執行以下步驟：

　　1.連接信號：將被測信號連接到示波器的輸入通道。

　　2.設置時間基：選擇適當?shù)臅r間基設置以捕獲信號的多個周期。

　　3.設置垂直刻度：調整垂直刻度以獲得清晰的信號顯示。

　　4.啟用FFT：在示波器的菜單中啟用FFT功能。

　　5.設置FFT參數：設置FFT的窗口函數、分辨率和頻率范圍。

　　測量步驟

　　啟用FFT后，示波器將在頻域中顯示信號。要測量紋波，請執行以下步驟：

　　1.識別紋波頻率：在頻譜圖中找到交流信號的頻率。

　　2.測量紋波幅度：在該頻率處測量交流信號的幅度。

　　3.計算紋波百分比：將交流信號幅度除以直流信號幅度，得到紋波百分比。

　　示例測量

　　示波器顯示了一個100 kHz的直流信號，疊加了一個1 kHz的交流信號。交流信號的幅度約為50 mV，直流信號的幅度約為1 V。紋波百分比為5%。

　　影響因素

　　紋波測量可能會受到以下因素的影響：

　　采樣率：采樣率必須足夠高以捕獲紋波信號的細節。

　　分辨率：FFT的分辨率會影響紋波幅度的測量精度。

　　窗口函數：窗口函數的選擇會影響頻譜圖的形狀和紋波幅度的測量值。

　　應用

　　紋波測量在電子系統設計和故障排除中有著廣泛的應用，包括：

　　電源噪聲分析

　　電路板布局優化

　　EMC測試

　　電磁干擾(EMI)分析

　　是德科技UXR0051BP示波器是一款功能強大的儀器，可用于準確測量各種類型的紋波。通過遵循本文中概述的步驟，工程師可以輕松識別和表征電子系統中的噪聲源。紋波測量對于確保電子系統滿足性能和可靠性要求至關重要，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
