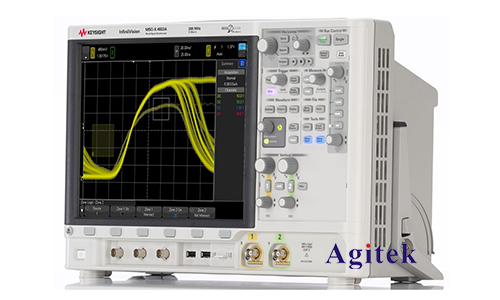

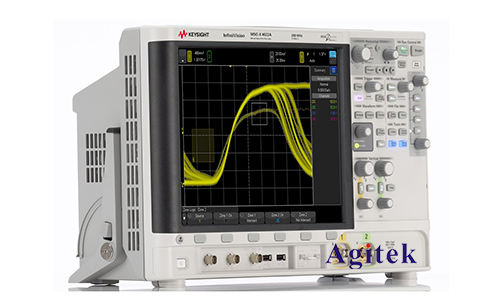

示波器是一種電子測量?jī)x器，用于顯示電信號隨時間變化的波形。是德科技的MSOX4022A示波器是一款功能強大的工具，可用于測量各種類型的電信號，包括交流電。本文將介紹如何使用MSOX4022A示波器測量交流電，包括設置示波器、連接探頭和分析波形。

　　設置示波器

　　1.打開示波器并選擇交流耦合模式：按示波器上的“耦合”按鈕，選擇“交流”耦合模式。這將阻斷直流分量，只顯示交流分量。

　　2.設置時間基：使用“水平”旋鈕調整時間基，以獲得清晰、穩定的波形顯示。對于交流電，通常將時間基設置為1 ms/div或2 ms/div。

　　3.設置電壓范圍：使用“垂直”旋鈕調整電壓范圍，以獲得波形在屏幕上的**顯示。對于交流電，通常將電壓范圍設置為1 V/div或2 V/div。

　　連接探頭

　　1.選擇合適的探頭：對于交流電測量，通常使用高阻抗無源探頭，例如10:1或100:1探頭。這將最小化對被測電路的影響。

　　2.連接探頭：將探頭連接到示波器的輸入通道。確保探頭尖端與被測電路的測量點良好接觸。

　　分析波形

　　1.測量峰值電壓：峰值電壓是波形中最高點的電壓。使用示波器的測量光標測量波形的峰值。

　　2.測量峰峰值電壓：峰峰值電壓是波形中最高點和最低點之間的電壓差。使用示波器的測量光標測量波形的峰峰值。

　　3.測量頻率：頻率是波形每秒重復的次數。使用示波器的頻率計數器測量波形的頻率。

　　4.測量相位：相位是兩個波形之間的時間差。如果示波器具有兩個輸入通道，則可以使用示波器的相位測量功能測量?jī)蓚€(gè)波形之間的相位。

　　注意事項

　　確保探頭接地良好，以獲得準確的測量結果。

　　使用適當?shù)碾妷悍秶蜁r(shí)間基，以獲得波形在屏幕上的**顯示。

　　對于高頻交流電，可能需要使用帶寬更高的探頭。

　　測量交流電時，請注意安全，并遵守所有電氣安全規定。

　　是德MSOX4022A示波器是一款功能強大的工具，可用于準確測量交流電。通過遵循本文中概述的步驟，可以輕松設置示波器、連接探頭并分析交流電波形。通過仔細分析波形，可以獲得有關交流電信號的寶貴信息，例如峰值電壓、頻率和相位，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
