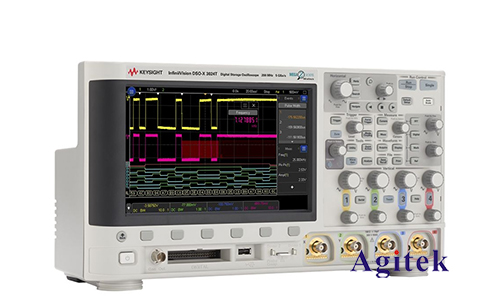

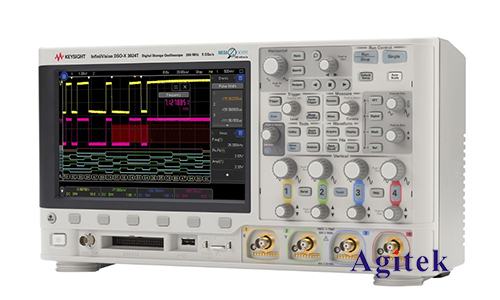

在電子系統(tǒng)設計中，紋波測量是至關重要的，因為它可以表征電源的穩(wěn)定性和噪聲特性。是德DSOX3024T示波器是一款功能強大的工具，可以用于精確測量紋波。本文將詳細介紹使用DSOX3024T示波器測試紋波的方法。

　　連接設置

　　1.連接電源：將電源輸出連接到示波器的通道1。

　　2.連接地：將示波器的參考地連接到電源的公共地。

　　3.設置探頭：選擇適當?shù)奶筋^，例如10:1或100:1，并將其連接到通道1。

　　示波器設置

　　1.設置時基：選擇合適的時基設置，以捕獲紋波的完整周期。

　　2.設置幅度：調整通道1的幅度設置，以獲得清晰的紋波波形。

　　3.啟用平均：啟用示波器的平均功能，以減少噪聲并提高測量精度。

　　4.測量紋波：使用示波器的測量光標或自動測量功能測量紋波的峰峰值或均方根（RMS）值。

　　紋波計算

　　1.峰峰值紋波：峰峰值紋波是紋波波形的最高點和最低點之間的差值。

　　2.均方根（RMS）紋波：RMS紋波是紋波波形功率的平方根。它可以表示為：

　　VRMS=√(1/T∫t0t0+T v(t)^2 dt)

　　其中：

　　VRMS是RMS紋波

　　v(t)是紋波波形

　　T是紋波周期

　　示例測量

　　以下是一個使用DSOX3024T示波器測量紋波的示例：

　　電源：5V直流電源

　　探頭：10:1

　　時基：100μs/div

　　幅度：1V/div

　　平均：16次

　　使用示波器的測量光標，測量紋波的峰峰值為100mV。使用自動測量功能，測量紋波的RMS值為70.7mV。

　　使用是德DSOX3024T示波器測試紋波是一種簡單而準確的方法。通過遵循本文中概述的步驟，工程師可以可靠地表征電源的紋波特性。準確的紋波測量對于確保電子系統(tǒng)穩(wěn)定性和性能至關重要，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
