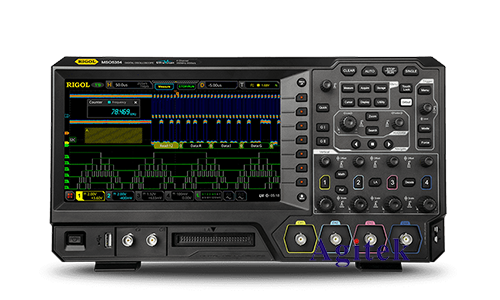

RIGOL普源示波器是一款高性能、多功能的電子測量儀器，具有廣泛的應用領域。在實際的電子測試中，我們經常需要對交流信號進行分析和測量。本文將詳細介紹如何在RIGOL普源示波器上進行交流設置，以便更好地理解和分析交流信號。

　　一、打開示波器：

　　首先，確保示波器已經連接好電源并正確接入被測電路。然后按下示波器的電源按鈕，等待示波器啟動完成。

　　二、選擇合適的通道：

　　在屏幕上方的通道控制區域，選擇要用于測量的通道。通常，示波器具有多個通道，可以同時測量多個信號。

　　三、調整垂直縮放和偏移：

　　在垂直縮放和偏移控制區域，設置垂直縮放系數和偏移量，以確保被測信號在屏幕上合適的范圍內顯示。這有助于更清晰地觀察信號的波形。

　　四、選擇交流耦合模式：

　　在通道設置區域，找到耦合模式選項。將耦合模式設置為"AC"，以選擇交流耦合模式。這樣示波器將只顯示信號的交流分量，而直流分量將被濾除。

　　五、設置觸發：

　　在觸發設置區域，調整觸發模式和觸發電平，確保示波器能夠穩定地捕獲交流信號的波形?？梢赃x擇自動觸發或者手動調整觸發電平，以適應不同的測量場景。

　　六、選擇合適的時間基準：

　　在水平設置區域，選擇合適的時間基準，以便更好地觀察交流信號的周期和頻率。根據被測信號的特性，調整時間基準可以更清晰地顯示波形。

　　七、調整波形顯示：

　　根據需要，可以在顯示設置區域調整波形的亮度、對比度等參數，以獲得更清晰的波形顯示效果。

　　八、保存設置：

　　在進行交流設置的過程中，可以通過示波器的保存設置功能將當前的設置保存下來，以便將來重復使用或分享給他人。

　　通過以上步驟，我們可以在RIGOL普源示波器上成功設置交流模式，使其適用于對交流信號的測量和分析。正確的設置能夠幫助工程師更準確地獲取和理解被測電路的交流特性，為電子設計和調試提供有力的支持。在實際應用中，根據具體的測量需求和被測信號的特點，靈活運用示波器的各項功能，將有助于取得更加準確和可靠的測量結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
