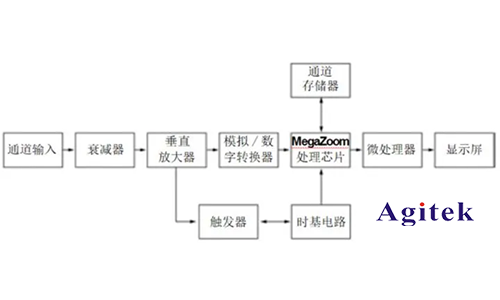

示波器:對于如今的模擬和數字電路來說，示波器是進行電壓和定時測量的重要工具。示波器這一測量工具也是在各個電路實驗中用來測試和驗證實驗作業及設計的最常用儀器。什么是示波器？示波器是一種電子測量?jī)x器，可以在無干擾的情況下監控輸入信號，隨后以圖形方式采用簡單的電壓與時間格式顯示這些信號。請注意，所有的數字實時示波器基本上只有DSO和MSO之分。其它的叫法都是在這兩種示波器的基礎上增加某些功能而已。今天的DSO和MSO可以捕獲并顯示重復信號或單沖信號，它們通常包括一系列自動測量和分析功能。下圖是數字示波器體系結構圖。

　　數字示波器體系結構圖

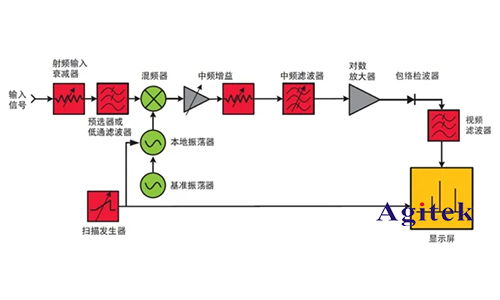

　　頻譜分析儀：頻譜儀主要測量?jī)x器的整個頻率范圍內輸入信號幅度隨頻率進行變化的情況。其最主要的用途是測量已知和未知信號的頻譜功率。參加下圖：典型頻譜分析儀的結構框圖

　　典型頻譜分析儀的結構框圖

　　矢量信號分析儀：測量在儀器的中頻帶寬內輸入信號在單一頻率上的幅度和相位。其最主要的用途是對已知信號進行通道內測量，例如誤差矢量幅度、碼域功率和頻譜平坦度。

　　信號分析儀：同時執行頻譜分析儀和矢量信號分析儀的功能?！靶盘?hào)分析儀”通常是指具有以下特征的儀器：采用頻譜分析儀架構和全數字中頻（IF）區段，以復雜矢量方式處理信號，實現數字調制分析與時間捕獲等多域操作。

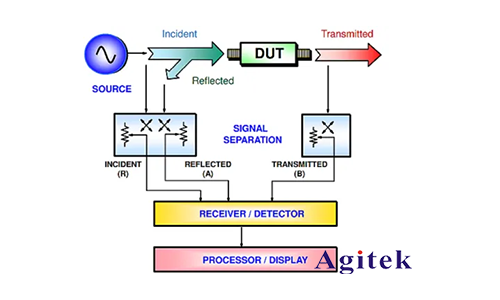

　　網絡分析儀：可用于表征射頻（RF）器件。盡管最初只是測量S參數，但為了優于被測器件，現在的網絡分析儀已經高度集成，并且非常先進。射頻電路需要獨特的測試方法。在高頻內很難直接測量電壓和電流，因此在測量高頻器件時，必須通過它們對射頻信號的響應情況來對其進行表征。網絡分析儀可將已知信號發送到器件、然后對輸入信號和輸出信號進行定比測量，以此來實現對器件的表征。大多數網絡分析儀都是矢量網絡分析儀——可以同時測量幅度和相位。矢量網絡分析儀是用途極廣的一類儀器，它們可以表征S參數、匹配復數阻抗、以及進行時域測量等。這個測量示例的高級框圖顯示，有一個正向發送的信號通過被測器件的輸入端到達了輸出端。從器件的輸入端到輸出端的測量被稱為正向測量。網絡分析儀的接收端可以測量入射、反射和傳輸?shù)男盘?hào)，以便計算正向S參數。
