N6705C直流電源分析儀如何輸出高帶寬波形？N6705C直流電源具有任意波輸出能力，輸出波形的頻率和輸出帶寬有關?？稍趦x器的設置菜單中設置。

　　本文主要介紹如何輸出高頻正弦波電壓波形。

　　下面N6781A模塊為例，輸出100KHz正弦波電壓。

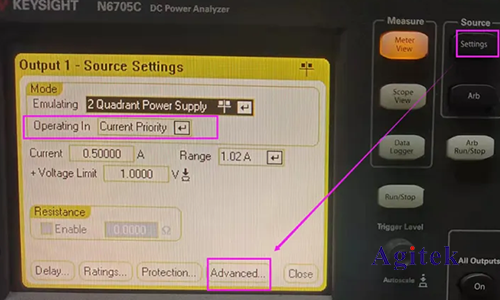

　　點擊面板上的Setting鍵，進入Advance菜單。注意：輸出電壓波形，需要把Operating In設置為電壓優先，即Voltage Priority。

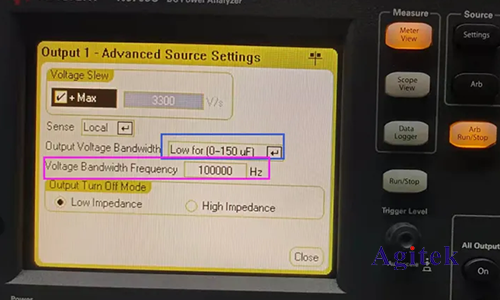

　　2.Output Voltage Bandwidth一般可以用Low模式做補償，適用的負載范圍廣。這個菜單下面還有其他的模式，可以根據連接負載的特性設置。把Voltage Bandwidth Frequency設置為高帶寬，比如要產生100KHz的正弦波，那么這個參數就要至少設置為100000Hz即100KHz以上。

　　3.設置任意波形

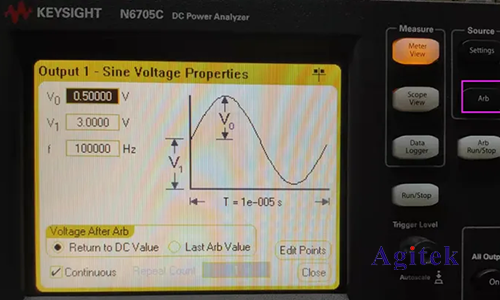

　　進入Arb功能鍵，設置頻率100KHz，峰峰值V0為0.5V,偏置V1為3V。(這里說明一點，峰峰值對應的帶寬越高，其可設置的范圍越低)

　　4.設置好參數之后，打開輸出通道，并點擊Arb Run/Stop按鍵，讓Arb運行起來，用N6705C的示波器模式來觀察任意波形，顯示如下（可以按Trigger Level按鍵做Autoscale自動調節）：

　　從圖上內容可以看出，輸出的波形無任何規律，看上去像是噪聲。即使改變Y軸的分辨率和橫軸的時間刻度，對于波形顯示無任何幫助。

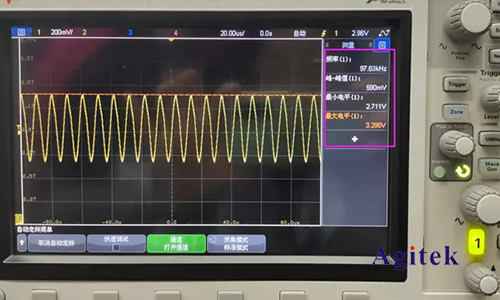

　　這時，如果電源輸出的信號接到示波器的輸入端，會發現波形

　　輸出正常，這是由于示波器的采樣率遠高于電源的示波器模式的采樣率（電源最大的采樣率是200KHz）

　　示波器中測試到的波形頻率是97.63 KHZ接近Arb的100 KHz，最大電平和最小電平數值和設置參數也基本吻合（2.75v-3.25V）。

       以上就是N6705C 直流電源分析儀如何輸出高帶寬波形相關介紹，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
