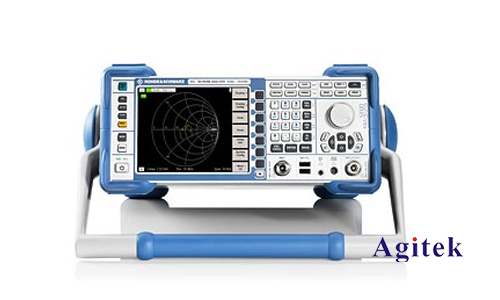

網絡分析儀是利用其自身的激勵信號源、信號分離裝置和接收器來測量由射頻微波器件、電纜、連接器、放大器等無源和有源射頻器件和組件組成的微波網絡特性參數的儀器。

　　在網絡分析儀中檢測信號有兩種基本方法。

　　方法1：二極管檢波。二極管檢波提取射頻信號輸入包絡電平，輸出電壓反映輸入信號功率。如果輸入信號是連續的CW信號，為DC檢波，如果輸入為范圍調制信號，則為AC檢查。二極管檢查只反映信號范圍信息，丟失射頻載波信號的相位信息。

　　方法2：調諧接收器。調諧接收器將輸入信號下變頻ADC變成數字量后處理。這樣可以獲得信號的相位和幅度信號。

　　首先，如果檢波器的工作頻率范圍為10，則檢波器為寬帶功率測試M至18G，其功率顯示結果應為頻率范圍內存在的所有信號功率和，而無選頻測試功能。

　　由于中頻信號應通過帶通濾波處理，由于檢波器的帶寬測試模式，這種無選頻測試會導致大測量噪聲帶寬(20G)，調諧接收器的中頻帶寬可小至1KHz，這樣可以保證接收器具有良好的測試靈敏度，抑制被測件輸出信號中雜波失真成分。

　　調諧接收器的靈敏度與中頻濾波器帶寬的設置直接相關。中頻帶寬越窄，進入接收器的噪聲能量越少，靈敏度越高，但輸出信號響應時間越長，網絡分析儀的測試速度越低。

　　與檢波器相比，調諧接收器具有較小的檢測帶寬，因此檢測靈敏度高，可以真正獲得被測件的指標。

　　矢量網絡分析儀可以通過增加輸出功率來減少中頻帶寬或使用平均功能(Avg)擴大測量動態范圍。

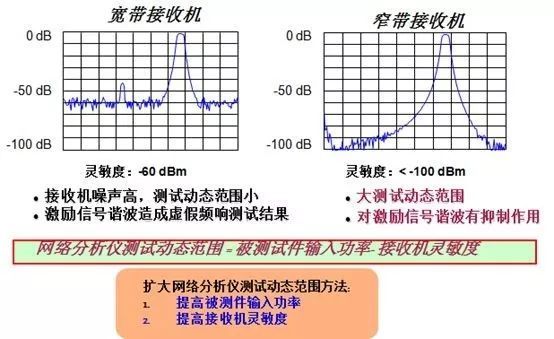

　　圖1網絡分析表動態范圍對測試結果的影響

　　大多數高端網絡分析儀采用高性能矢量網絡分析儀進行調諧接收機。
