Keithley吉時利dmm6500數字萬用表使用說明書

　　主要特點

　　●15種測量功能，包括電容、溫度和模數轉換

　　●擴展測量范圍，包括10pA~10A及1mW~100MW

　　●5英寸(12.7cm)多觸點容性大觸摸屏及圖形顯示器

　　●大容量內存，存儲最多700萬個讀數

　　●多種語言模式：SCPI，TSP?腳本，Keithley2000SCPI仿真，Keysight34401ASCPI仿真

　　●兩年期指標，延長校準周期

　　●標配USB-TMC和LXI/以太網通信接口

　　●選配的用戶自行安裝的通信接口包括：GPIB、TSP-Link?和RS-232

　　●1MS/sA/D位數16bit捕獲電壓或電流瞬態事件

　　●USB主控端口，存儲讀數、儀器配置和屏幕圖

　　●三年保修

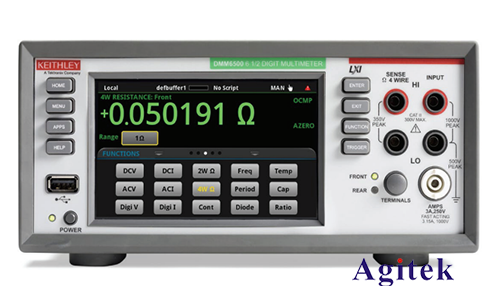

　　DMM6500是一種現代化臺式/系統DMM，提供了更多的測量功能、同類優秀的測量能力，而且價格就不會超出您的預算。DMM6500明顯的特點是5英寸(12.7cm)容性大觸摸屏顯示器，可以使用手勢體感，簡便地觀察、互動及瀏覽測量數據。除顯示技術外，DMM6500杰出的模擬測量性能提供了杰出的準確度，一年期基本DCV準確度為25PPM，兩年期基本DCV準確度為30PPM，可望延長您的校準周期。DMM6500配有您在臺式萬用表中預期的所有測量功能，因此不需要購買額外的測量功能。它有15種測量功能，包括電容、溫度(RTD、熱電阻器和熱電偶)、使用可變電流源的二極管測試及高達1MS/s的模數轉換，這些現在都是標配。A/D轉換器，可以用來執行電壓或電流測量，特別適合捕獲瞬態異常信號，或幫助繪制功率事件曲線，比如當今電池供電的器件的工作狀態。電流和電壓可以使用可編程1MS/s16位模數轉換器進行模數轉換，可以直接采集波形，而不用使用單獨的儀器。

　　多通道/掃描應用

　　在表征或繪制設計特點曲線時，通常需要進行一系列測量。在這些應用中，最好能實現自動多通道測量。DMM6500配有一張掃描儀卡，支持最多10通道開關，您可以進行自動多通道測量。用戶插入2000-SCAN卡后，可以實現10通道2極測量或5通道4極測量。在開關拓?fù)渲С值那闆r下，可以逐通道對函數編程。

　　溫度測量應用

　　溫度是世界上測量最多的信號類型之一，DMM6500擁有許多選項，可以幫助您進行這一測量。除RTD、熱電阻器和熱電偶功能外，您可以為DMM配備一張內置CJC的9通道掃描儀卡，自動執行熱電偶溫度掃描。在要求熱溫度曲線時，特別適合使用這種功能。

　　捕獲和分析電壓或電流瞬態事件

　　在當今電子設計中，功率分析正變得越來越重要。設計人員現在必須考慮更好的元器件和復雜的系統設計，一般要求多種功率狀態。DMM6500擁有所需的工具，可以幫助您設計和調試這些復雜的系統。8種不同的電流范圍支持10A直到10pA的測量，為您測量功率狀態提供所需的動態范圍。此外，內置1MS/s模數轉換功能可以幫助您捕獲瞬態事件，讓您查看和分析發生的瞬態信號。
