吸波材料反射率測試方案
隨著電子技術的飛速發展，電磁兼容（EMC）問題日益突出，吸波材料和屏蔽材料的研究和應用越來越廣泛。反射率測試作為評估材料電磁性能的重要指標，在吸波材料和屏蔽材料的研發、生產和應用中扮演著至關重要的角色。本文將對反射率測試方法進行詳細介紹，并探討其在吸波材料和屏蔽材料研究中的應用。
1.反射率測試方法
反射率是指電磁波照射到材料表面后被反射回來的能量與入射能量的比值，用分貝（dB）表示。反射率測試方法主要分為兩種：弓形框測試法和便攜式反射率測試法。
1.1弓形框測試法
弓形框測試法是傳統的反射率測試方法，其原理是將被測材料放置在弓形架上，用矢量網絡分析儀發射電磁波并接收反射信號，通過比較反射信號與參考信號的功率比值來計算反射率。該方法精度高，但操作復雜，需要專業的設備和場地。
（弓形框?qū)嵨锸疽鈭D）

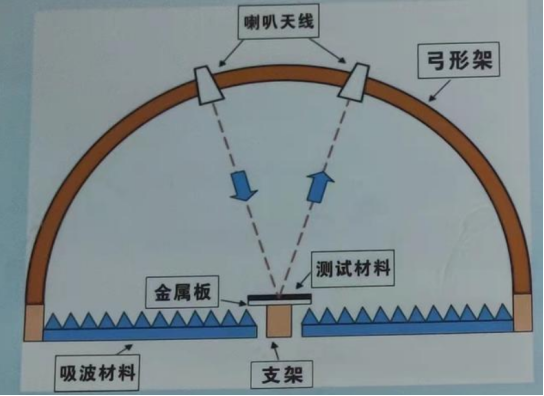

弓形框測試原理意圖

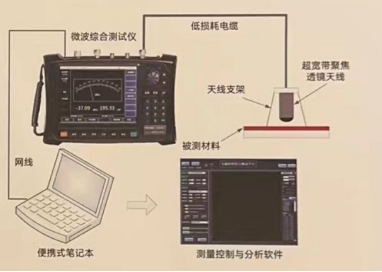

1.2便攜式反射率測試法
便攜式反射率測試法是一種新型的測試方法，其原理是利用超寬帶聚焦透鏡天線或喇叭天線發射電磁波并接收反射信號，通過分析反射信號的時域或頻域信息來計算反射率。該方法操作簡單，測量重復性好，可實現現場級測試，但精度相對弓形框測試法略低。
2.反射率測試應用
反射率測試在吸波材料和屏蔽材料研究中有著廣泛的應用：
2.1吸波材料反射率測試
吸波材料是一種能夠吸收電磁波能量的材料，其反射率越低，吸收性能越好。反射率測試可以用來評估吸波材料的吸收性能，并優化其配方和工藝參數。
2.2屏蔽材料反射率測試
屏蔽材料是一種能夠阻擋電磁波穿透的材料，其反射率越高，屏蔽性能越好。反射率測試可以用來評估屏蔽材料的屏蔽性能，并選擇合適的屏蔽材料用于電子設備的電磁防護。
3.總結

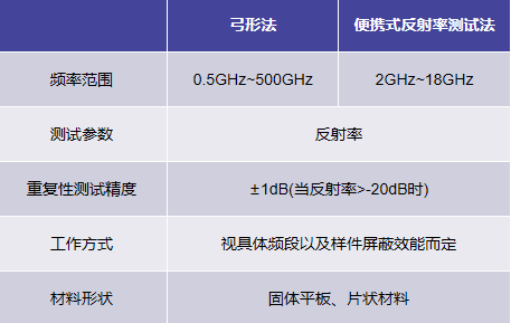

反射率測試是評估材料電磁性能的重要指標，在吸波材料和屏蔽材料研究中有著廣泛的應用。弓形框測試法和便攜式反射率測試法是兩種常用的測試方法，各有優缺點。選擇合適的測試方法取決于測試精度、操作便捷性和成本等因素。
