Model 765 脈沖發生器

765 型快速上升時間脈沖發生器提供高達 800 MHz 的脈沖頻率和 70 ps 的上升和下降時間。為了滿足高壓要求，高壓選項提供高達 50V 的信號和超快的 400ps 上升時間。

廠商名稱：BNC

產品型號：Model 765

市場價格：￥0.0 (僅供參考)

貨期：現貨

在線咨詢獲取最低報價

詳細說明
產品手冊

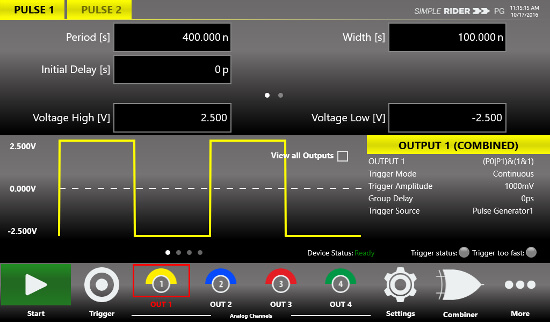

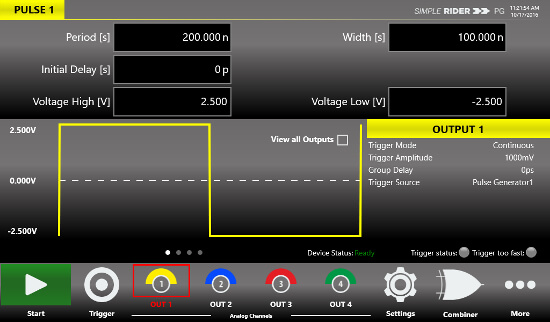

765 型快速上升時間脈沖發生器提供高達 800 MHz 的脈沖頻率和 70 ps 的上升和下降時間。為了滿足高壓要求，高壓選項提供高達 50V 的信號和超快的 400ps 上升時間。765 型具有可編程脈沖幅度和基線偏移，可編程寬度低至 300 皮秒。延遲和脈沖寬度分辨率為 10 ps，抖動為 <25 ps。手勢就緒的觸摸屏GUI允許用戶快速設置4個輸出通道。傳統的按鈕和旋轉編碼器提供了額外的編程簡單性。我們在模擬前端方面也進行了重大改進，確保最小的過沖和振鈴。這僅僅是個開始...765 型的創新硬件架構提供先進的脈沖序列，例如雙脈沖或四脈沖，具有完全獨立的定時參數。給我們打電話，我們很樂意討論您的要求。

概述

特點和應用

應用	特征
雷達和聲納系統 半導體和激光器高精度定時 大物理場（光電倍增管和對撞機）高速探測器和比較器條帶硅仿真質譜	快速上升和下降時間 < 70 ps （20%-80%） 300 ps 至 > 7 秒脈沖寬度每通道 800 MHz 重復速率，4 ps RMS 抖動 2 或 4 個獨立通道寬度和延遲分辨率為 10 ps 可調脈沖幅度：10 mVpp 至 5 Vpp ± 2.5 V可調基線失調 高壓選項（50V @ 400ps 上升時間）

規格

765	765-高壓
渠道	2 或 4 個獨立通道	1 或 2 個獨立通道
脈沖周期	范圍：5ns 至 8 秒分辨率：10 ps 抖動：4 ps	范圍：5 ns 至 8 秒分辨率： 10 ps 抖動： 15 ps
最大脈沖頻率	800 MHz（四通道模式下）	400 MHz（雙、三和四模式）
準確性	±2 頁/分鐘	± 2 頁/分鐘
脈沖模式	單脈沖、雙脈沖、三脈沖、四脈沖外部寬度	單脈沖、雙脈沖、三脈沖、四脈沖外部寬度
脈沖寬度	范圍：300 ps 至 8 秒分辨率： 10 ps 精度：± 0.1 % + 30 ps 抖動：< 10ps	范圍：1 ns 至 8 秒分辨率： 10 ps 精度： ± （1 % + 100 ps）2 抖動： < 10 ps
脈沖延遲	范圍：0 ps 至 8 秒分辨率： 10 ps 精度：± 0.1% + 100ps	范圍：0 ps 至 8 秒分辨率： 10 ps 精度：± 0.1% + 100ps
脈沖幅度	峰峰值范圍：10 毫伏至 5 伏/平分辨率：4 mV（幅度從 250 mV pp 到 5Vpp) 分辨率：1 mV（幅度從 10 mV pp 到 250mVpp)	峰峰值范圍：100 毫伏至 50 伏/平分辨率：10 mV
基線偏移	范圍：±2.5V可調 分辨率：2 mV	范圍：-25V、-12.5V、0V、+12.5V、+25 V（軟件可選）分辨率：12.5V

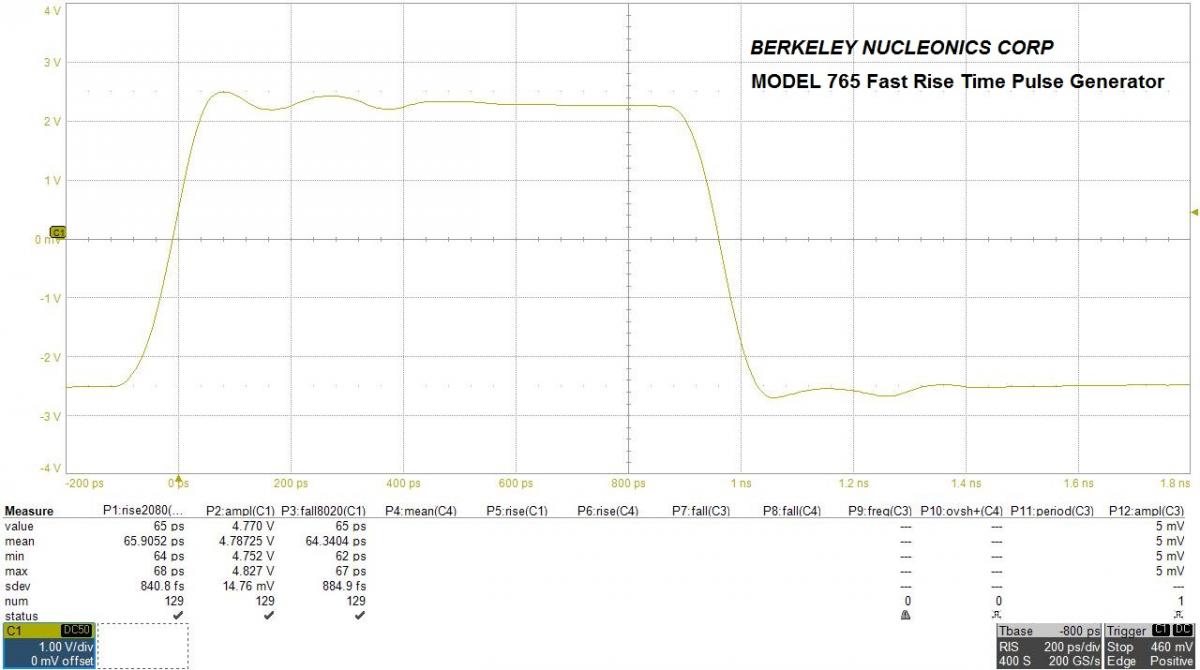

上升和下降時間	上升/下降時間（20% 至 80%）：<70 ps 上升/下降時間（10% 至 90%）：< 95 ps（1Vpp 振幅）， < 105 ps（5Vpp 振幅）	上升/下降時間（20% 至 80%，失調=0V）： < 380 ps（高達 25Vpp 振幅）上升時間（20%至80%，失調=0V）： < 400 ps（高達 50Vpp 振幅）下降時間（20% 至 80%，偏移 = 0V）： < 490 ps（高達 50Vpp 振幅）上升/下降時間（10% 至 90%，失調=0V）： < 560 ps（高達 25Vpp 振幅）上升時間（10%至90%，失調=0V）： < 600 ps（高達 50Vpp 振幅）下降時間（10% 至 90%，偏移 = 0V）： < 800 ps（高達 50Vpp 振幅）
過頭	< 5%	< 8 % （高達 25Vpp 振幅） < 5 % （從 25Vpp 到 50Vpp 振幅）
通道間抖動	< 10 ps	< 15 ps
輸出阻抗	50 Ω
觸發模式	單、連續、突發、門控
觸發輸入阻抗	50 Ω 或 1kΩ 用戶可選
觸發輸入范圍	± 3.5 V（50 Ω輸入阻抗） ± 10 V（1KΩ 輸入阻抗） < 50mVpp 最小可檢測幅度
觸發閾值	± 8V 10 mV 分辨率 ± 100 mV 精度
最大觸發頻率	40兆赫
最小觸發脈沖寬度	1納秒
觸發抖動	< 30ps（三輸入到三振輸出），頻率≤ 15 MHz
參考時鐘輸入	10MHz 至 100MHz 50 Ω 輸入阻抗（交流耦合） -5 dBm 至 4 dBm 正弦波或方波（RT <1 ns，占空比介于 40% 至 60% 之間）
參考時鐘輸出	10MHz 或參考時鐘輸入頻率 50 Ω 輸出阻抗（直流耦合）可調幅度方波：0V 至 1.25 V 至 50 Ω [ 0V 至 2.5 V 輸入 Hi-Z ]
電源輸入	100 - 240 V交流 ± 10%，47 - 63 Hz，
功耗	120 瓦	300 瓦
環境電磁兼容與安全	工作溫度： 41°F 至 +104 °F [ 5 °C 至 +40 °C ] 5% 至 80 % 相對濕度無冷凝 9，842 英尺 [ 3，000 米] 儲存： -4 °F 至 140 °F [-20 °C 至 +60 °C ] 5% 至 95 % 相對濕度無冷凝 39， 370 英尺 [ 12，000 米] EN61010-1（安全） EN 61326-1：2013（標準） EN 61326-1：2013（抗擾度）
硬件和軟件	英特爾賽揚 2GHz 或更好的 8 GB 內存 120 GB 固態硬盤視窗 10 英寸觸摸液晶屏 HDMI、VGA、USB、RS-7 和局域網端口
尺寸（寬 x 高 x 深）重量	17.5 x 5.3 x 12.6 英寸 [ 445 x 135 x 320 毫米 ] （3U 19“ 機架安裝） 21.7 磅 [ 9.7 千克 ]
